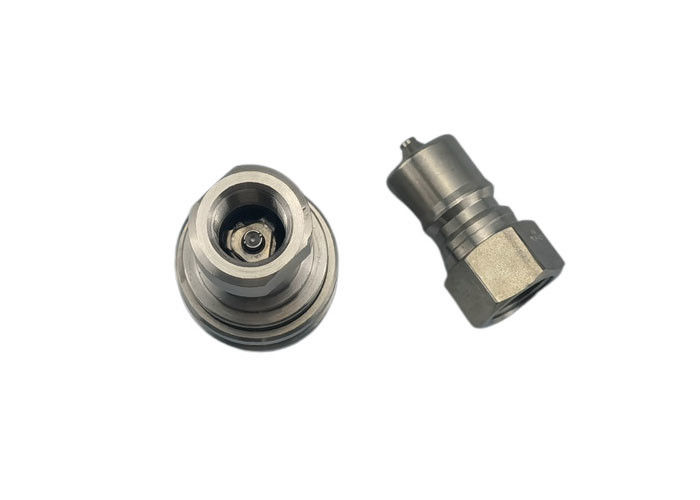

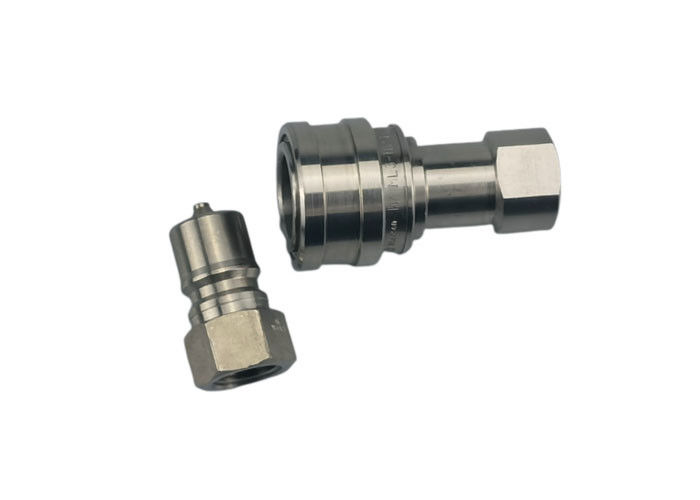

Vòng nối nhanh bằng thép không gỉ được chứng nhận ISO

Tìm kiếm một mô hình khác nhau hoặc nhiều kích thước của ISO 7241-B nối?Thông tin tổng quan về ISO 7241-B Series

ISO 7241-1 Series B chứng nhận thép không gỉ kết nối nhanh

HK Series 303/316 nối nhanh thép không gỉ đáp ứng tiêu chuẩn kích thước ISO 7241-1 Series B, đảm bảo khả năng tương thích toàn cầu cho hệ thống thủy lực và công nghiệp.Được thiết kế để chống ăn mòn cực kỳ và tương thích chất lỏng, các khớp nối này xuất sắc trong môi trường khắc nghiệt (dầu / khí đốt, hàng hải, hóa chất).trong khi các thành phần cứng kéo dài tuổi thọ. Các niêm phong Buna-N tiêu chuẩn cung cấp khả năng chống hóa học rộng rãi, với các tùy chọn tùy chỉnh bao gồm PTFE, Fluorocarbon, EPDM và Kalrez cho các ứng dụng chuyên biệt.Kiểm tra chính xác sự tuân thủ an toàn (tối đa 10,000 PSI), chúng tích hợp liền mạch với các hệ thống Parker 60, Faster HNV và Hansen HK.và chứng nhận vật liệu đảm bảo các giải pháp phù hợp cho các OEM và mua sắm hàng loạt.

Đặc điểm

1. Van poppet có sẵn để ngăn ngừa rò rỉ không được ghép nối. Van poppet mở tự động khi ghép nối trong áp suất làm việc định mức để giữ dòng chảy nhanh chóng.
2. Các bộ phận quan trọng được làm cứng để bền.
3. Tương thích với PARKER 60 Series, FASTER HNV Series AEROQUIP FD45 Series và HANSEN HK Series.

 Vật liệu tiêu chuẩn

• Đồng, thép kẽm, thép không gỉ
• Niêm phong: NBR, Viton, EPDM

Kích thước cơ thể	PARTNO.	Sợi	A	B	Qua các căn hộ
1/8"	CB-S1L-1FG/CB-S1M-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1L-1FN/CB-S1M-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2L-1FG/CB-S2M-1FG	Hình ảnh của người đàn ông	2.26	1.17	0.75
1/4"	CB-S2L-1FN/CB-S2M-1FN	Hình ảnh, 1/4, 18	2.26	1.17	0.75
3/8"	CB-S3L-1FG/CB-S3M-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3L-1FN/CB-S3M-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4L-1FG/CB-S4M-1FG	Hình ảnh của người đàn ông	2.96	1.86	1.13
1/2"	CB-S4L-1FN/CB-S4M-1FN	Hình ảnh của người đàn ông	2.96	1.86	1.13
3/4"	CB-S6L-1FG/CB-S6M-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6L-1FN/CB-S6M-1FN	3/4-14	3.48	2.22	1.31
"	CB-S8L-1FG/CB-S8M-1FG	1-11	4.13	2.61	1.75
"	CB-S8L-1FN/CB-S8M-1FN	1-11	4.13	2.61	1.75

Kích thước cơ thể	PARTNO.	Sợi	C	D	E	HEX
1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1L-1FG/ CB-P1M-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2L-1FG/ CB-P2M-1FG	Hình ảnh của người đàn ông	1.52	0.87	0.56	0.75
1/4"	CB-P2L-1FN/ CB-P2M-1FN	Hình ảnh, 1/4, 18	1.52	0.87	0.56	0.75
3/8"	CB-P3L-1FG/ CB-P3M-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3L-1FN/ CB-P3M-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4L-1FG/ CB-P4M-1FG	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
1/2"	CB-P4L-1FN/ CB-P4M-1FN	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
3/4"	CB-P6L-1FG/ CB-P6M-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6L-1FN/ CB-P6M-1FN	3/4-14	2.36	1.52	0.71	1.31
"	CB-P8L-1FG/ CB-P8M-1FG	1-11	2.85	1.88	0.97	1.63
"	CB-P8L-1FN/ CB-P8M-1FN	1-11	2.85	1.88	0.97	1.63
