Tìm kiếm một mô hình khác nhau hoặc nhiều kích thước của ISO 7241-B nối?Thông tin tổng quan về ISO 7241-B Series

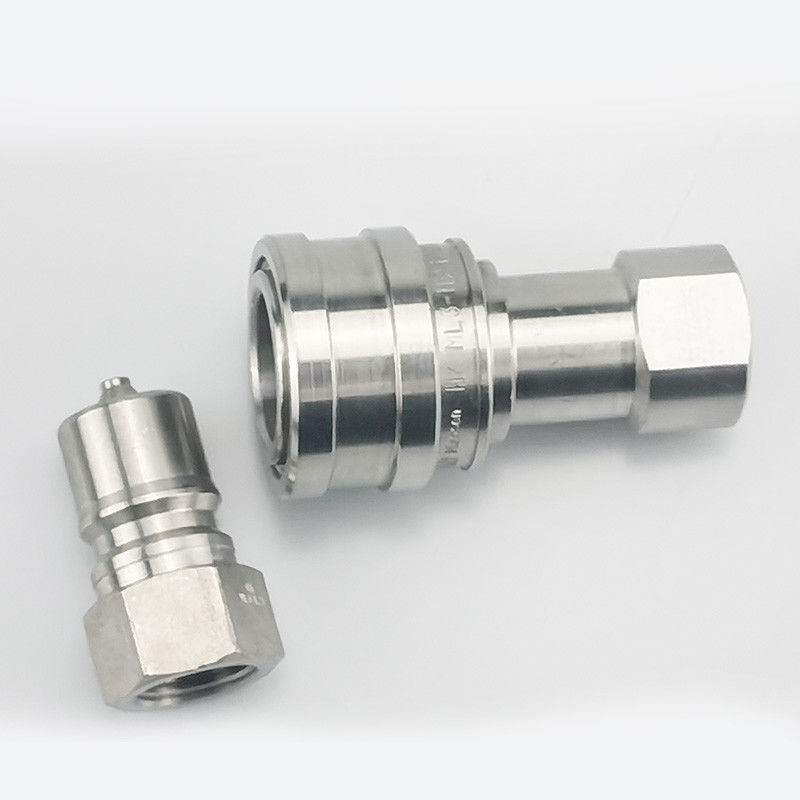

HK Series 303/316 Stainless Steel Quick Couplings. Giải pháp chuyển chất lỏng thủy lực và công nghiệp áp suất cao.
Mô tả sản phẩm
HK Series 303/316 Stainless Steel Quick Couplings cung cấp hiệu suất bền vững, chống ăn mòn cho hệ thống truyền chất lỏng thủy lực, khí và công nghiệp.Được thiết kế cho các ngành công nghiệp đòi hỏi như dầu khí, chế biến hóa học, tàu và máy móc nặng, các khớp nối này đảm bảo hoạt động không rò rỉ với các cơ chế khóa quả bóng chính xác và van poppet tự niêm phong.Chọn thiết kế van hoặc không có van với cổng niềng hoặc mặt phẳng để phù hợp với áp suất cao (lên đến 10Xây dựng thép không gỉ 303/316 chịu được hóa chất khắc nghiệt, điều kiện khắc nghiệt và sử dụng thường xuyên, giảm thiểu thời gian ngừng hoạt động trong quá trình cải tiến.Lý tưởng cho các ứng dụng yêu cầu tắt ngay lập tức, tuân thủ an toàn và bảo trì thấp. Khả năng tương thích giữa các công nghiệp đảm bảo tích hợp dễ dàng vào các hệ thống hiện có..
Tiêu chuẩnVật liệu

• Đồng, thép kẽm, thép không gỉ
• Niêm phong: NBR, Viton, EPDM

Đặc điểm

1. Van poppet có sẵn để ngăn ngừa rò rỉ không được ghép nối. Van poppet mở tự động khi ghép nối trong áp suất làm việc định mức để giữ dòng chảy nhanh chóng.
2. Các bộ phận quan trọng được làm cứng để bền.
3. Tương thích với PARKER 60 Series, FASTER HNV Series AEROQUIP FD45 Series và HANSEN HK Series.
4.

   Kích thước cơ thể	PARTNO.	Sợi	A	B	Qua các căn hộ
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2S-1FG	Hình ảnh của người đàn ông	2.26	1.17	0.75
   1/4"	CB-S2S-1FN	Hình ảnh, 1/4, 18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4S-1FG	Hình ảnh của người đàn ông	2.96	1.86	1.13
   1/2"	CB-S4S-1FN	Hình ảnh của người đàn ông	2.96	1.86	1.13
   3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Kích thước cơ thể	PARTNO.	Sợi	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2S-1FG	Hình ảnh của người đàn ông	1.52	0.87	0.56	0.75
   1/4"	CB-P2S-1FN	Hình ảnh, 1/4, 18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4S-1FG	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
   1/2"	CB-P4S-1FN	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
   3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
