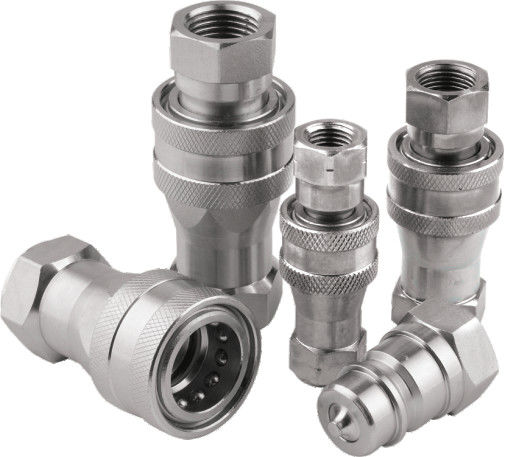

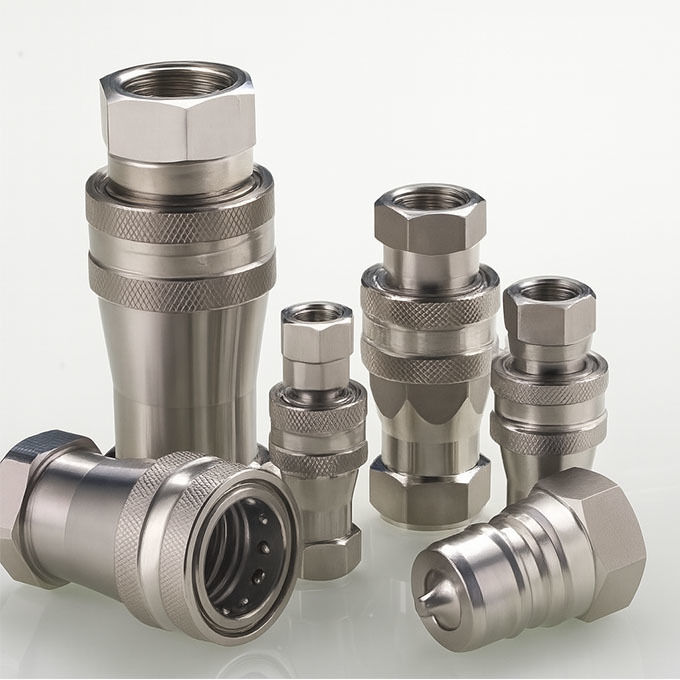

CB-SPM-10F Vòng nối nhanh thủy lực bằng thép không gỉ (1 "nửa nữ, ISO 7241-A)
CB-SPM-10F là một máy nối nhanh thủy lực nữ 1 inch được thiết kế và sản xuất theo tiêu chuẩn quốc tế ISO 7241-A.Được xây dựng với một thân thép không gỉ (SUS304 hoặc SUS316) và van đóng kiểu con rối, nó cung cấp một kết nối đáng tin cậy và không rò rỉ trong các hệ thống thủy lực áp suất cao.
Mô hình này được sử dụng rộng rãi trong thiết bị di động, mạch thủy lực OEM và môi trường ăn mòn, nơi hiệu suất, tương thích và dễ bảo trì là điều cần thiết.
Bạn đang tìm kiếm bộ sưu tập nối ISO 7241-A đầy đủ?
Các đặc điểm chính
•Phù hợp tiêu chuẩn️ Giao dịch với Parker 6600, Faster ANV, Aeroquip 5600 và loạt Hansen HA.
• RThiết kế van¢ Cơ chế van poppet bên trong cung cấp tự động tắt trong khi ngắt kết nối.
•Chống ăn mònSUS304 hoặc SUS316 thép không gỉ có sẵn, lý tưởng cho các ứng dụng đòi hỏi.
• HIgh-Flow 1 Kích thước- xử lý khối lượng lớn hơn và áp suất cao hơn trong hệ thống thủy lực
•Tùy chọn nhiều chủ đềG (BSP), NPT và BSPP có sẵn theo yêu cầu.
•Tùy chọn niêm phong️ Các niêm phong NBR tiêu chuẩn, tùy chọn FKM (Viton) hoặc EPDM.
Xây dựng kỹ thuật

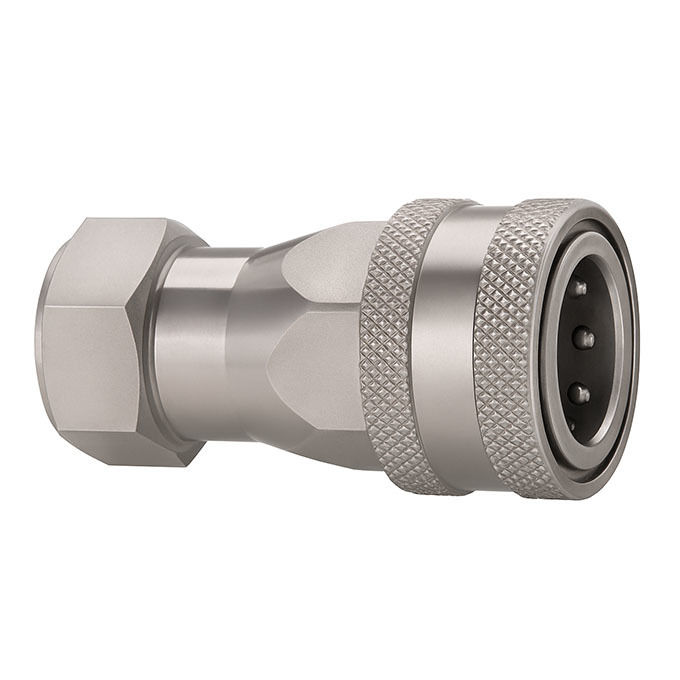

CB-SPM-10F có cơ thể ổ cắm nữ với tay áo cong tích hợp để kết nối và ngắt kết nối bằng tay.Bên trong, một van poppet được nạp giàn đảm bảo đóng an toàn để ngăn ngừa mất chất lỏng và ô nhiễm trong quá trình giải ly.
Mô hình này hỗ trợ áp suất hoạt động lên đến 3000 PSI (tùy thuộc vào kích thước hệ thống) và phù hợp cho cả hệ thống tĩnh và di động đòi hỏi bảo trì nhanh chóng và thời gian ngừng hoạt động thấp.
Tổng quan về kích thước
Đàn bà (Socket)
| Kích thước cơ thể |
PARTNO. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| " |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

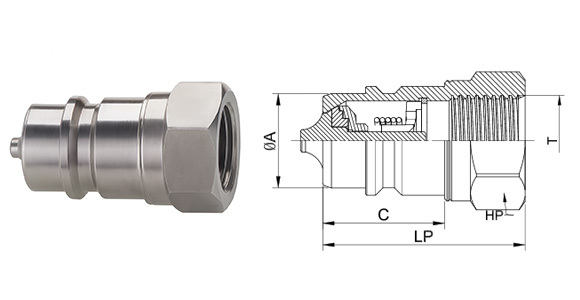

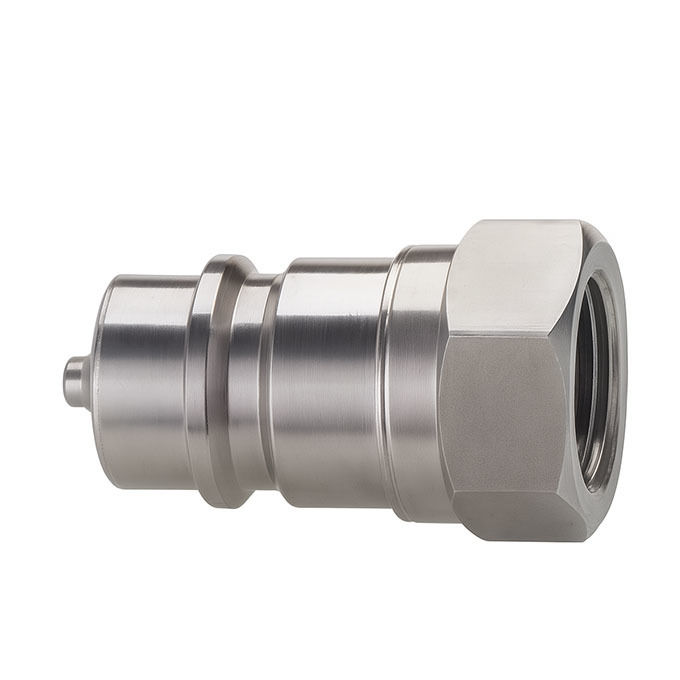

Đàn ông (cắm)
| Kích thước cơ thể |
PARTNO. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| " |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Hướng dẫn lựa chọn vật liệu và con dấu
SUS304¢ Bảo vệ ăn mòn hiệu quả về chi phí
SUS316️ Khả năng chống lại nước mặn, hóa chất và thời tiết khắc nghiệt
Các con dấu:
• NBR: Dầu thủy lực sử dụng chung
• FKM (Viton): Nhiệt độ cao, chất lỏng tổng hợp
• EPDM: Hệ thống hydro-glycol, phosphate ester
Những sự kết hợp này cho phép các kỹ sư cấu hình CB-SPM-10F cho các môi trường cụ thể, chẳng hạn như ngoài khơi, nông nghiệp hoặc khai thác mỏ.
Biểu đồ tương thích
| Mô hình Carterberg |
Parker. |
Nhanh hơn. |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Đảm bảo khả năng tương thích của sợi và cấu hình niêm phong khi thay thế các máy nối hiện có.
Ứng dụng
• Máy đào và máy tải bánh xe
• Các phụ kiện lâm nghiệp
• Máy móc khai thác dưới lòng đất
• Đơn vị điện thủy lực
• Máy phun nước nông nghiệp
Mô hình này thường được lựa chọn bởi các kỹ thuật viên bảo trì và kỹ sư OEM cần một bộ ghép tiêu chuẩn toàn cầu mạnh mẽ, thân thiện với dịch vụ và tương thích giữa các thương hiệu.
Câu hỏi thường gặp (FAQ)
Q: CB-SPM-10F có tương thích với Parker 6600 Series không?
A: Vâng.Nó phù hợp với kích thước và hiệu suất chức năng, bao gồm cấu trúc van và hành động khóa.
Q: Sự khác biệt giữa phiên bản SUS304 và SUS316 là gì?
A: SUS316 cung cấp khả năng chống ăn mòn cao hơn để sử dụng trong biển, hóa chất hoặc tiếp xúc ngoài trời.
Hỏi: Tôi nên sử dụng con dấu nào?
A: NBR phù hợp với hầu hết các hệ thống;sử dụng FKM cho nhiệt độ cao hơn, hoặc EPDM cho chất lỏng dựa trên nước.
