Place of Origin:
Shanghai, China
Hàng hiệu:
Carterberg
Chứng nhận:
IATF16949
Model Number:
CB-SP-6FN-VEP

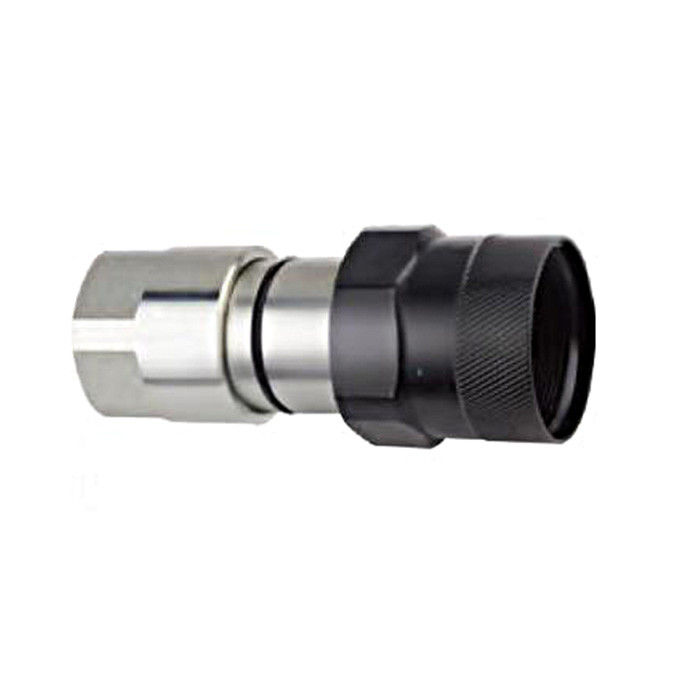

CB-SP-6FN-VEP là Carterberg's-công suất nặng-threaded-lock mặt phẳng nối nhanh thủy lực, được thiết kế cho áp dụng áp suất cao và áp suất dư.Với thiết kế van xả nước và một tay kéo khóa tay, nó đảm bảo một kết nối an toàn, rò rỉ tối thiểu ngay cả trong điều kiện làm việc khắc nghiệt.Mô hình này nổi bật trong gia đình mặt phẳng Carterberg như là giải pháp lý tưởng nơi kết nối an toàn dưới áp suất và kháng rung là rất quan trọng.
| Tính năng | Mô tả |
|---|---|
| Khóa tay áo sợi | Máy nối nữ sử dụng một tay áo có sợi dây để tự động bảo mật kết nối với máy nối nam, ngăn chặn việc ngắt kết nối do rung động hoặc kéo. |
| Kết nối dưới áp suất dư thừa | Đùi đực được thiết kế để cho phép ghép ngay cả khi áp suất dư thừa có mặt, giảm thời gian ngừng hoạt động trong quá trình thay đổi công cụ hoặc ống. |
| Thiết kế van xả | Van mặt phẳng giảm thiểu sự tràn chất lỏng trong khi ngắt kết nối và giảm sự bao gồm không khí trong khi kết nối lại. |
| Xây dựng barstock thép rắn | Tất cả các bộ ghép được chế biến chính xác từ thép carbon rắn để có sức mạnh vượt trội và khả năng chống lại cú sốc và xung thủy lực. |
| Biểu tượng BFT chống nổ | Niêm phong cao su nitrile với cấu trúc BFT gắn kết cung cấp độ tin cậy niêm phong tuyệt vời trong điều kiện khắc nghiệt. |
| Lớp mạ Chrome thân thiện với môi trường | Điều trị bề mặt tiên tiến cải thiện khả năng chống ăn mòn, làm cho nó phù hợp với môi trường ngoài trời và ẩm. |
| Kích thước (inch) | Loại sợi | Áp suất định lượng (PSI) | Dòng chảy định lượng (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Phạm vi nhiệt độ:-20°C đến +120°C
•Vật liệu niêm phong:NBR (Nitrile Rubber)
•Vật liệu cơ thể:Thép carbon có mạ crôm
•Tuân thủ:ISO 16028
•Giao dịch với:Dòng STUCCHI VEP
Đàn bà (Socket)
|
Phần NO |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
Phần NO |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
