Khớp nối thủy lực áp suất cực cao CB-10125 | Thiết kế nhỏ gọn, không van (250 MPa)

Khớp nốiCB-10125 nhanh chóng được chế tạo riêng cho các hệ thống áp suất cực cao hoạt động lên đến 250 MPa (36.250 PSI). Với đầu nối không van, kín kim loại-kim loại, và cấu hình ren G1/4" nhỏ gọn, đây là lựa chọn đáng tin cậy cho bộ căng bu lông thủy lực, dụng cụ tháo vòng bi, và các thiết bị khác được sử dụng trong các ứng dụng lực cao chính xác.

Mẫu này là một phần của dòng CEJN 125 tương thích của Carterberg và cung cấp kết nối và ngắt kết nối liền mạch, không rò rỉ, ngay cả khi chịu tải trọng lớn. Phớt kim loại CMS (côn 120°) của nó đảm bảo an toàn và khả năng lặp lại trong các chu kỳ thường xuyên.

Các tính năng và lợi ích chính

•  Được đánh giá cho Áp suất làm việc 250 MPa
Được chế tạo để xử lý các lực thủy lực cực lớn trong các hệ thống thử nghiệm và dụng cụ được kiểm soát.

•  Kích thước nhỏ gọn
Tổng chiều dài chỉ 73,8 mm và đường kính ngoài 30 mm — lý tưởng cho không gian lắp ráp hạn chế.

•  Không có van ở phía đầu nối
Cấu trúc bên trong đơn giản hóa giúp giảm thiểu sụt áp và tạo điều kiện cân bằng áp suất nhanh hơn.

•  Niêm phong kim loại-kim loại CMS an toàn
Loại bỏ sự phụ thuộc vào vòng chữ O trong các vùng quan trọng, mang lại hiệu suất vượt trội ở áp suất cực cao.

•  Nắp đậy bụi và khóa an toàn tiêu chuẩn
Mỗi bộ phận bao gồm khóa an toàn tích hợp và nắp bảo vệ để ngăn ngừa ô nhiễm và giải phóng ngẫu nhiên.

•  Tương thích với Dòng CEJN 125
Có thể thay thế chức năng cho các sản phẩm CEJN 125, đồng thời cung cấp tính linh hoạt về nguồn cung và hiệu quả chi phí được cải thiện.

Thông số kỹ thuật

Đường cong áp suất-lưu lượng điển hình của CB-10125.

Cho thấy mức giảm áp suất tối thiểu nhờ thiết kế không van và đường dẫn bên trong nhỏ gọn.

Tổng quan về kích thước

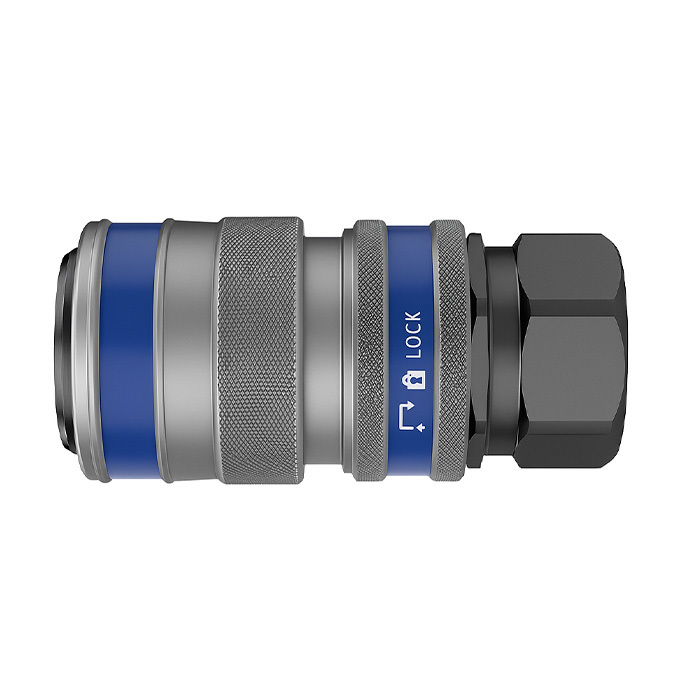

Cái (Ổ cắm)

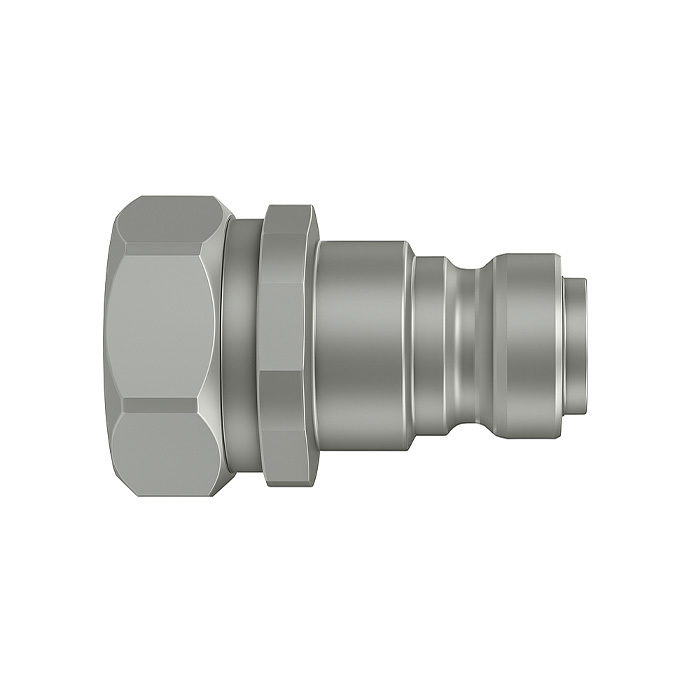

Đực (Đầu nối)

Ứng dụng

Ghi chú về khả năng tương thích

CB-10125 hoàn toàn tương thích với dòng CEJN 125, bao gồm kích thước vật lý, giao diện làm kín và hiệu suất thủy lực. Mặc dù khả năng hoán đổi cho nhau được đảm bảo, chúng tôi khuyên bạn nên xác minh vật liệu làm kín (NBR so với Viton) và cài đặt mô-men xoắn tối đa trong các tình huống thay thế hoặc trang bị thêm.

Câu hỏi thường gặp

H: CB-10125 có thể được sử dụng trong các hệ thống áp suất động với xung không?
Đ: Nó phù hợp với các chu kỳ tải tĩnh áp suất cực cao. Đối với các hệ thống xung, hãy tham khảo ý kiến của chúng tôi để biết các biến thể gia cố.

H: Khớp nối có hoàn toàn không có van không?
Đ: Có. Nửa đực (đầu nối) không có van để giảm thiểu sự hạn chế chất lỏng. Hệ thống phải được giảm áp trước khi ngắt kết nối.

H: Điều này có tương thích với các công cụ CEJN 125 không?
Đ: Có. CB-10125 là một sự thay thế tương thích về mặt chức năng với CEJN 125, được thiết kế để sử dụng trong bộ căng bu lông, dụng cụ tháo, v.v.
