Place of Origin:
China
Hàng hiệu:
carterberg
Chứng nhận:
IATF16949
Model Number:
CB-10218

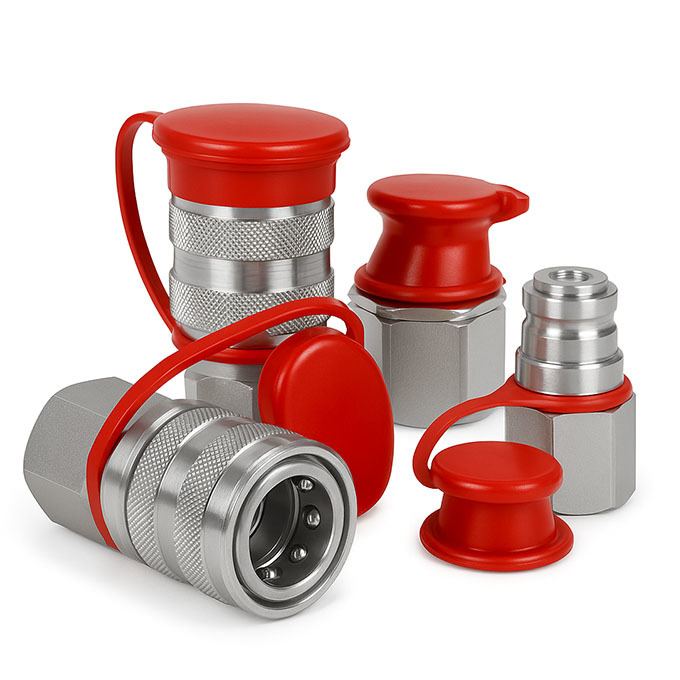

CácCB-10218là một ly hợp nhanh áp suất cực cao được thiết kế cho các hệ thống thủy lực đòi hỏi đòi hỏi đến100 MPa (14,500 PSI)áp suất làm việc.ngắt kết nối không rò rỉ, aNhẫn khóa cơ khí, vàSự tương thích CEJN 218, làm cho nó lý tưởng cho các máy căng bu lông, công cụ áp suất và các hoạt động thủy lực được kiểm soát.
Đó làG 3/8" giao diện lề, cấu trúc thép cứng và hồ sơ dòng chảy cao cho phép nó chịu được các chu kỳ áp suất cao thường xuyên với hiệu suất nhất quán.
• Định giá 100 MPa (14,500 PSI)
Được thiết kế cho các ứng dụng thủy lực cực kỳ đòi hỏi độ tin cậy cao và niêm phong nhất quán.
•Kết nối không rò rỉ
Ngăn ngừa mất chất lỏng trong quá trình giải ly, bảo vệ người vận hành và giảm thiểu ô nhiễm.
•Profile nhỏ gọn
Chỉ73.4 mm dàivà34.6 mm đường kính, lý tưởng cho các khu vực lắp ráp chật hẹp.
•Cơ chế khóa tích cực
Kết nối nữ bao gồm mộtNhẫn khóa cơ học tự độngđể ngăn ngừa ngẫu nhiên ngắt kết nối dưới áp suất.
•Tỷ lệ lưu lượng cao
Cung cấp đến15 l/phútthông qua một lối đi hẹp, hỗ trợ điều khiển thủy lực đáp ứng.
•Vật liệu và con dấu
Thép quen với lớp phủ kẽm để bền; tiêu chuẩnCác niêm phong NBRvới giao diện cao su-kim loại tùy chọn.
•Kết nối G 3/8
Đảm bảo cài đặt an toàn trên thiết bị thử nghiệm và thiết bị áp suất cực cao.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Áp lực làm việc | 100 MPa (14,500 PSI) |
| Áp lực bùng nổ | ≥ 200 MPa |
| Tỷ lệ dòng chảy | 15 l/phút |
| Kết nối Thread | G 3/8 |
| Chiều dài | 73.4 mm |
| Chiều kính bên ngoài | 34.6 mm |
| Kích thước chìa khóa | 27 mm |
| Vòng xoắn | 60 ∼ 70 Nm |
| Loại niêm phong | NBR (phát chọn cao su kim loại) |
| Vật liệu | Thép cứng có lớp kẽm |
| Phạm vi nhiệt độ | -30°C đến +100°C |
| Khóa | Nhẫn cơ học (phụ nữ) |
Đường cong áp suất-dòng chảy điển hình của CB-10218.

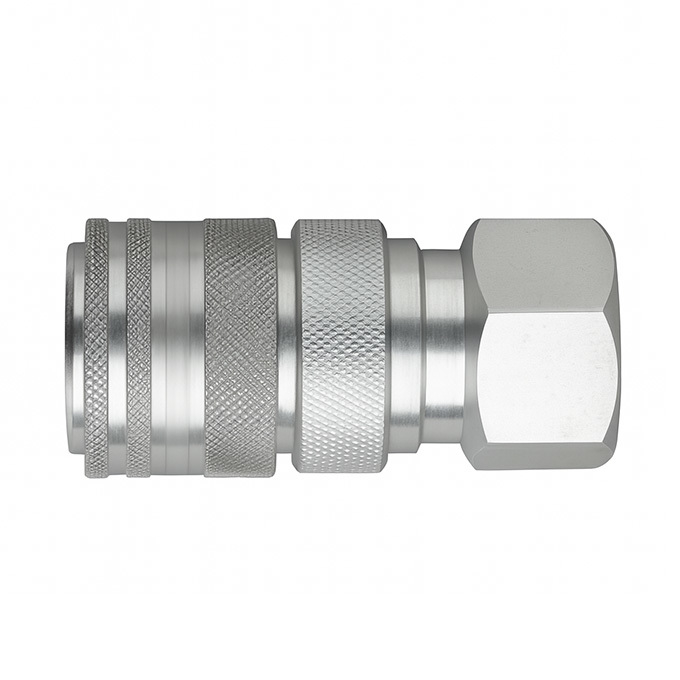

Đàn bà (Socket)

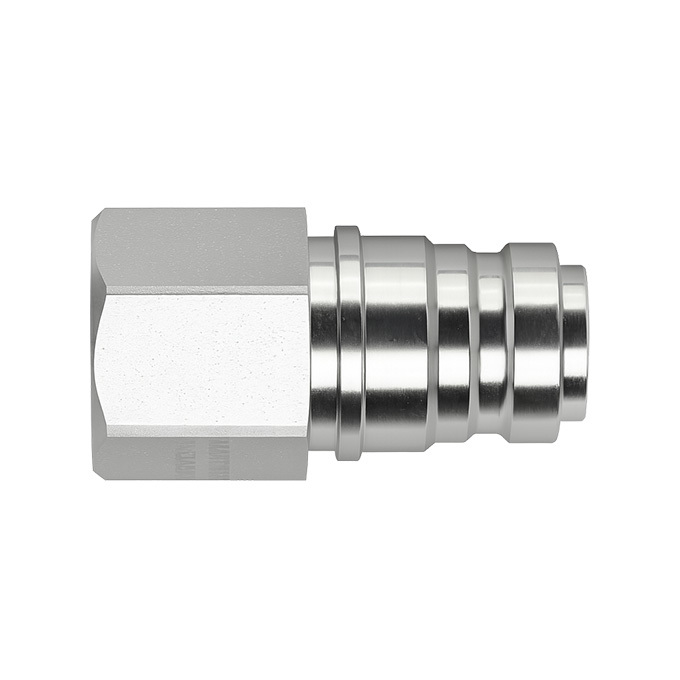

Đàn ông (cắm)
CB-10218 cấu trúc và chức năng tương thích với CEJN 218 series couplings.nó có thể phục vụ như một sự thay thế trực tiếp trong hầu hết các công cụ và thiết bị chuẩn 100 MPa.
Hỏi: CB-10218 có thể được kết nối dưới áp lực không?
A: Không. Hệ thống phải được áp lực trước khi ngắt kết nối. Khóa cơ học đảm bảo an toàn sau khi bắt đầu hoàn toàn.
Q: Có thể thay thế với các bộ phận CEJN 218?
A: Có. CB-10218 cung cấp khả năng tương thích với các khớp nối nam và nữ của dòng CEJN 218.
Q: Có phải điều này phù hợp với dòng chảy động hoặc xung?
A: Có, trong phạm vi áp suất và nhiệt độ định mức. Đối với chu kỳ thường xuyên, việc niêm phong bằng kim loại tùy chọn được khuyến cáo.
