Place of Origin:
China
Hàng hiệu:
carterberg
Chứng nhận:
IATF16949
Model Number:
CB-10116
CB-10116 là một bộ ghép nhanh thủy lực thép không gỉ nhỏ gọn được thiết kế để đáp ứng nhu cầu cao của các hệ thống áp suất cực cao trong môi trường ăn mòn.Được thiết kế như một sự thay thế hoàn toàn tương thích với CEJN 116 Series, mô hình này kết hợp các tính năng an toàn cơ học, hoạt động không nhỏ giọt và nón niêm phong kim loại 120 ° CMS của CEJN để cung cấp độ tin cậy niêm phong vượt trội dưới áp suất cực cao.
Lý tưởng cho công cụ mô-men xoắn, máy căng và thiết bị thủy lực di động, CB-10116 là sự lựa chọn toàn vẹn cao của bạn khi thất bại không phải là một lựa chọn.
• Xây dựng bằng thép không gỉ 100%: Kháng ăn mòn và phù hợp với môi trường hung hăng bao gồm các hệ thống biển, hóa học và ngoài khơi.
•Thiết kế thân xe nhỏ gọn: Chỉ dài 51,2 mm và đường kính 24,5 mm, hoàn hảo cho các ứng dụng không gian hẹp.
•CMS Metal Seal (120° Cone): Thiết bị niêm phong kim loại-kim loại phù hợp với CEJN với nhiệt độ cao và khả năng chống hóa học.
•Hoạt động không rò rỉ: Được thiết kế để không bị tràn trong khi kết nối và ngắt kết nối.
•Máy nối nam không van: Tối ưu hóa cho các hệ thống mà hướng chất lỏng được điều chỉnh bên ngoài.
•Nhẫn khóa an toàn: Máy nối nữ bao gồm một vòng cơ học để ngăn chặn ngẫu nhiên ngắt kết nối.
•Đánh giá áp suất cao: Áp suất hoạt động 150 MPa (21,750 PSI), với áp suất bùng nổ tối thiểu 300 MPa.
•G 1/4 "đối kết nối sợi: Tương thích với các giao diện thủy lực công nghiệp phổ biến.
•Bao gồm nắp bụi tiêu chuẩn: Mở rộng tuổi thọ của máy nối và bảo vệ bề mặt bên trong.
| Parameter | Giá trị |
|---|---|
| Loại kết nối | G 1/4" sợi nữ |
| Vật liệu | Thép không gỉ AISI 316 |
| Loại con dấu | CMS kim loại nón niêm phong (120°) |
| Vật liệu niêm phong | Nitrile (NBR) |
| Áp lực làm việc | 150 MPa (21,750 PSI) |
| Áp lực bùng nổ | ≥ 300 MPa |
| Chiều kính dòng chảy danh nghĩa | 2.5 mm |
| Tốc độ dòng chảy (Δp=1 bar) | 6 L/phút |
| Chiều dài | 51.2 mm |
| Chiều kính bên ngoài | 24.5 mm |
| Kích thước chìa khóa | 22 mm |
| Phạm vi nhiệt độ | -30°C đến +100°C |
| Máy phun | nam: không có van / nữ: có vòng an toàn |
| Nắp bụi | Nhựa tiêu chuẩn; nhôm tùy chọn |
Đường cong áp suất-dòng chảy điển hình của CB-10116.

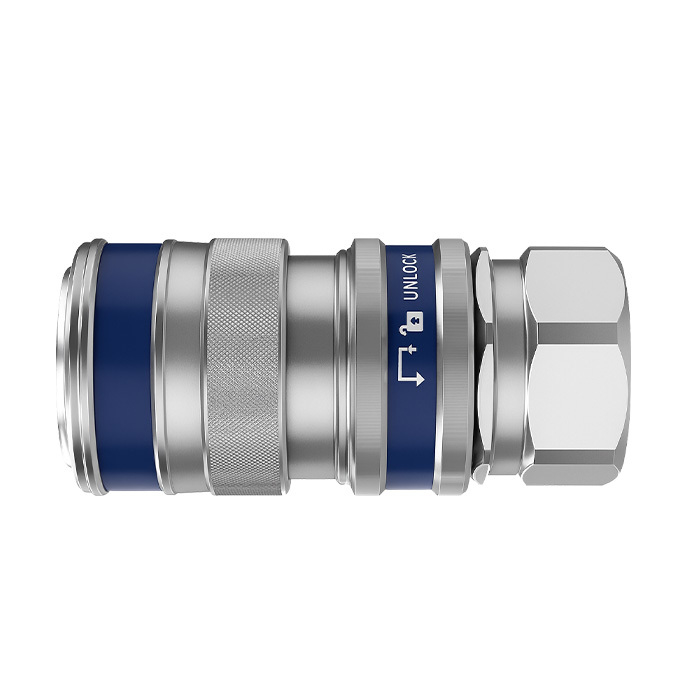

Đàn bà (Socket)
Đàn ông (cắm)
• Công cụ mô-men xoắn và máy căng thủy lực
Nơi không rò rỉ, nối nhỏ gọn và chính xác là điều cần thiết.
•Bảo trì trong môi trường ăn mòn
Thích hợp cho các cơ sở biển, ngoài khơi và hóa học.
•Đơn vị thủy lực di động
Đối với các hệ thống áp suất cao với điều khiển chất lỏng khối lượng nhỏ.
CB-10116 hoàn toàn tương thích với CEJN 116 Series về:
• Kích thước và giao diện sợi (G1/4")
• Phương pháp niêm phong (CMS 120° nón)
• Đánh giá áp suất và nhiệt độ
• Định dạng nối (người đàn ông không van + phụ nữ an toàn)
Hỏi: CB-10116 khác CB-10125 hoặc CB-10218 như thế nào?
A: CB-10116 là thép không gỉ và có niêm phong kim loại CMS. CB-10125 và 10218 thường là thép cacbon với niêm phong vòng O. Ngoài ra,10116 có thiết kế nhỏ gọn hơn và không có van bên trong ở phía nam.
Hỏi: CB-10116 có phù hợp với các ứng dụng hóa học hoặc biển không?
Đáp: Vâng. Xây dựng bằng thép không gỉ và thiết kế không rò rỉ làm cho nó lý tưởng cho môi trường ăn mòn và nhạy cảm.
Q: CB-10116 có thể thay thế CEJN 116 trực tiếp không?
Đáp: Có. Nó hoàn toàn tương thích về kích thước và chức năng.
