Khớp nối nhanh thủy lực áp suất cao cb 10135

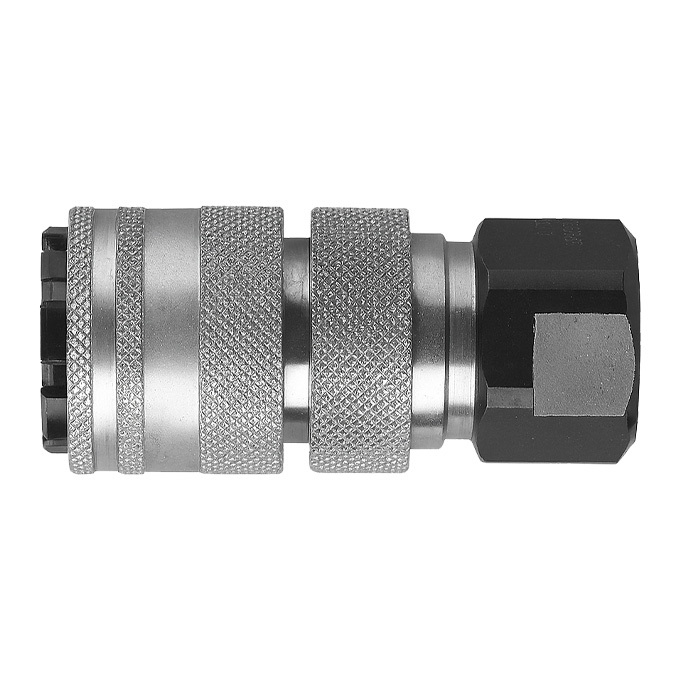

CB-10135 Ultra High Pressure Hydraulic Coupling.

CácCB-10135là một bộ ghép nhanh nhỏ gọn, áp suất cực cao được thiết kế cho các hệ thống thủy lực đòi hỏi hoạt động lên đến300 MPaHoàn toàn tương thích vớiDòng CEJN 135, nối này được tối ưu hóa cho hiệu suất không rò rỉ, an toàn cơ khí và tích hợp nhanh vào các hệ thống thủy lực không gian kín.

Với thân thép cứng và một vòng khóa an toàn trên nửa nữ, CB-10135 lý tưởng cho các công cụ cứu hộ, kéo vòng bi và băng kiểm tra áp suất cao.

Các tính năng và lợi thế chính

• Áp suất làm việc 300 MPa: Được xây dựng cho các hệ thống áp suất cực cao mà không có nguy cơ rò rỉ hoặc biến dạng.

•Thiết kế không tràn: Kết nối và ngắt kết nối an toàn dưới áp suất với sự mất nước tối thiểu.

•CEJN 135 Chuyển đổi: Hoàn toàn tương thích với các bộ ghép và công cụ thủy lực tiêu chuẩn CEJN 135.

•Nhẫn khóa an toàn: Phân nữ bao gồm một vòng khóa cơ học để ngăn chặn ngẫu nhiên ngắt kết nối.

•Kích thước nhỏ gọn: 64 mm tổng chiều dài, đường kính dòng chảy 2,5 mm hoàn hảo cho các cài đặt chặt chẽ.

•Loại sợi: M16x1.5, giao diện lề với niêm phong nón 60 °.

•Vật liệu bền: Thép carbon cứng với bề mặt màu đen để có độ bền tối đa.

•Hiệu quả dòng chảy: Giữ 4,6 L/min ở áp suất giảm 1 bar.

•Kích thước chìa khóa: Tiêu chuẩn 22 mm để cài đặt thuận tiện.

Thông số kỹ thuật

Đường cong áp suất-dòng chảy điển hình của CB-10135.

Mất áp suất tối thiểu được duy trì ngay cả dưới phạm vi áp suất 300 MPa, đảm bảo hiệu quả và an toàn của hệ thống.

Tổng quan về kích thước

Đàn bà (Socket)

Đàn ông (cắm)

Các lĩnh vực ứng dụng

• Hệ thống kéo thủy lực

•Cứu hộ và truyền bá

•Bàn kiểm tra áp suất cực cao

•Công cụ bảo trì chính xác

•Các đơn vị dịch vụ bên ngoài

CEJN 135 Khả năng tương thích

CB-10135 hoàn toàn tương thích về kích thước và chức năng với các khớp nối CEJN 135 Series:

• Giao diện sợi: M16x1.5

• Độ kính danh nghĩa và áp suất làm việc giống nhau

• Khối niêm phong kim loại phù hợp

• An toàn khóa cơ khí tương tự
