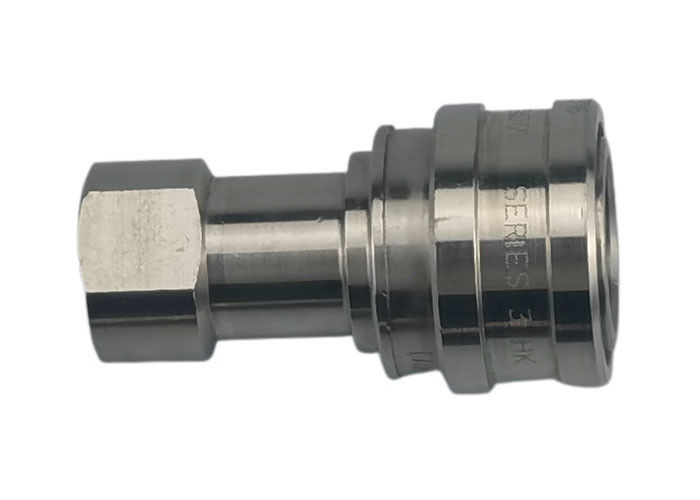

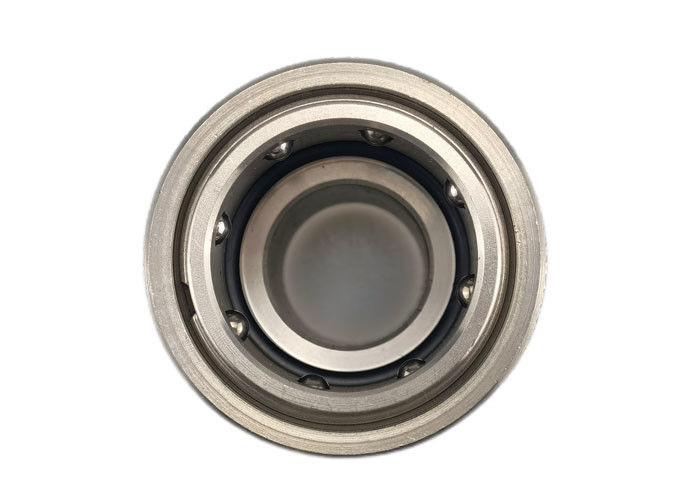

1/8' CB-1 Series Stainless Steel 303 Close Type Hydraulic Quick Coupling

Tìm kiếm một mô hình khác nhau hoặc nhiều kích thước của ISO 7241-B nối?Thông tin tổng quan về ISO 7241-B Series

1/8' CB-1 Series thép không gỉ 303 loại kín nối nhanh thủy lực

Máy nối nhanh thủy lực hoạt động như thế nào?

Đặc điểm

1. Van poppet có sẵn để ngăn ngừa rò rỉ không được ghép nối. Van poppet mở tự động khi ghép nối trong áp suất làm việc định mức để giữ dòng chảy nhanh chóng.
2. Các bộ phận quan trọng được làm cứng để bền.
3. Tương thích với PARKER 60 Series, FASTER HNV Series AEROQUIP FD45 Series và HANSEN HK Series.
4.

CB-SPL-1FG / CB-SPM-1FG được sử dụng trong thiết bị xây dựng, ứng dụng thủy lực.Những nối tắt đôi này có thể được tìm thấy ở bất cứ nơi nào mà các đường truyền chất lỏng cần phải được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị, và mất nước là không mong muốn.

Vật liệu tiêu chuẩn

• Đồng, thép kẽm, thép không gỉ
• Niêm phong: NBR, Viton, EPDM

1. Kích thước cơ thể	PARTNO.	Sợi	A	B	Qua các căn hộ
   1/8"	CB-S1L-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1L-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2L-1FG	Hình ảnh của người đàn ông	2.26	1.17	0.75
   1/4"	CB-S2L-1FN	Hình ảnh, 1/4, 18	2.26	1.17	0.75
   3/8"	CB-S3L-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3L-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4L-1FG	Hình ảnh của người đàn ông	2.96	1.86	1.13
   1/2"	CB-S4L-1FN	Hình ảnh của người đàn ông	2.96	1.86	1.13
   3/4"	CB-S6L-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6L-1FN	3/4-14	3.48	2.22	1.31
   "	CB-S8L-1FG	1-11	4.13	2.61	1.75
   "	CB-S8L-1FN	1-11	4.13	2.61	1.75



   Kích thước cơ thể	PARTNO.	Sợi	C	D	E	HEX
   1/8"	CB-P1L-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1L-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2L-1FG	Hình ảnh của người đàn ông	1.52	0.87	0.56	0.75
   1/4"	CB-P2L-1FN	Hình ảnh, 1/4, 18	1.52	0.87	0.56	0.75
   3/8"	CB-P3L-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3L-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4L-1FG	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
   1/2"	CB-P4L-1FN	Hình ảnh của người đàn ông	2.03	1.30	0.76	1.13
   3/4"	CB-P6L-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6L-1FN	3/4-14	2.36	1.52	0.71	1.31
   "	CB-P8L-1FG	1-11	2.85	1.88	0.97	1.63
   "	CB-P8L-1FN	1-11	2.85	1.88	0.97	1.63
