Nguồn gốc:
Thượng Hải, Trung Quốc
Hàng hiệu:
carterberg
Chứng nhận:
IATF16949
Số mô hình:
CB-SP-1F-SS

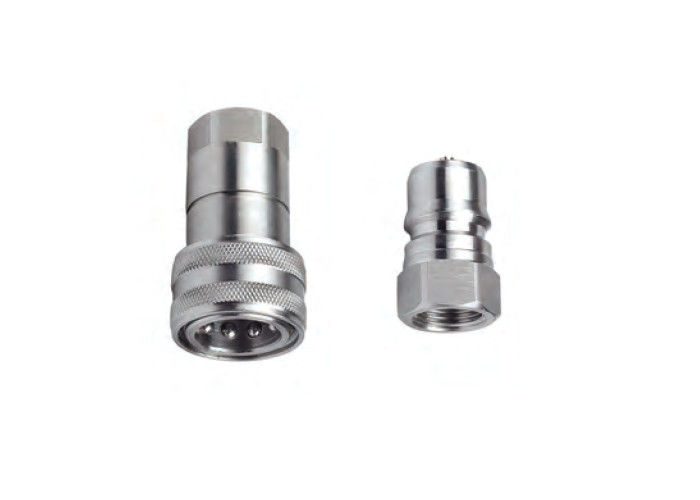

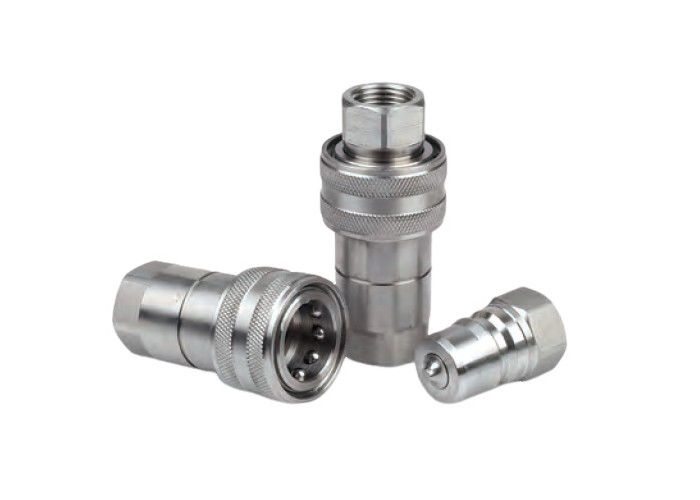

1/2' CB-1 Series thép không gỉ 316 loại kín nối nhanh thủy lực
Các nối được sử dụng trong thiết bị xây dựng, ứng dụng thủy lực.Những nối tắt đôi này có thể được tìm thấy ở bất cứ nơi nào mà các đường truyền chất lỏng cần phải được kết nối và ngắt kết nối để vận hành hoặc bảo trì thiết bị, và mất chất lỏng là không mong muốn. Chúng được sử dụng trong thiết bị xây dựng, thiết bị lâm nghiệp, máy nông nghiệp, công cụ dầu, thiết bị dầu, máy máy thép,và các ứng dụng thủy lực đòi hỏi khác
Đặc điểm
1. Các van poppet có sẵn để ngăn ngừa rò rỉ không liên kết.
2Các van poppet mở tự động khi được ghép nối, trong áp suất làm việc định lượng, để giữ dòng chảy nhanh chóng.
3Cơ chế khóa quả bóng đáng tin cậy giữ các nửa giao phối với nhau.
4.Socket và phích là chính xác gia công từ vật liệu thanh rắn.
5.Cácloạt phù hợp với tiêu chuẩn ISO 7241-B.
6. Tương thích với PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series và HANSEN HK Series
Thông số kỹ thuật:
| Kích thước cơ thể | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Áp suất định giá (PSI) | 3500 | 3000 | 3000 | 3000 | 3000 | 2000 |
| Dòng lượng định giá (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Phạm vi nhiệt độ | -20°C đến +120°C | |||||
| Vật liệu niêm phong đứng | VITON | |||||
| PARTNO. | LS | ¢D | HEX1 | A | T |
| CB-S1M-1F-SS | 50 | 24 | 17 | 10 | G1/8 NPT1/8 |
| CB-S2M-1F-SS | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
| CB-S3M-1F-SS | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| CB-S4M-1F-SS | 73.4 | 42 | 30 | 17 | G1/2 NPT1/2 |
| CB-S6M-1F-SS | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| CB-S8M-1F-SS | 103 | 65 | 41 | 23 | G1 NPT1 |
| PARTNO. | LP | d | C | HEX2 | A | T |
| CB-P1M-1F-SS | 31 | 10.8 | 19 | 14 | 10 | G1/8 NPT1/8 |
| CB-P2M-1F-SS | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
| CB-P3M-1F-SS | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| CB-P4M-1F-SS | 46.5 | 23.5 | 28 | 27 | 17 | G1/2 NPT1/2 |
| CB-P6M-1F-SS | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| CB-P8M-1F-SS | 63 | 37.8 | 35.5 | 41 | 23 | G1 NPT1 |
