Nguồn gốc:
Trung Quốc
Hàng hiệu:
carterberg
Chứng nhận:
IATF16949
Số mô hình:
CB-SPL-10F
CácCB-SPL-10F nối nhanh thủy lựcđược thiết kế hoàn toàn phù hợp vớiISO 7241-1 Atiêu chuẩn quốc tế, cung cấp một giải pháp an toàn, hiệu suất cao cho kết nối chất lỏng trong các hệ thống thủy lực hiện đại.Được thiết kế với một thân thép kẽm mạ bền và được trang bị một cơ chế khóa quả bóng và van tắt kép, loạt bài này đảm bảoKết nối an toàn, không rò rỉtrong những điều kiện khó khăn.
Chứng minh quaMáy móc nông nghiệp, thiết bị công tác công cộng và mạch thủy lực công nghiệp, CB-SPL-10F là một sự thay thế đáng tin cậy cho các bộ ghép được công nhận trên toàn cầu nhưHansen H-15000, Parker 6600 và Faster ANV.
| Kích thước ISO | Chiều kính danh nghĩa (mm) | Áp suất làm việc tối đa (bar/psi) | Tỷ lệ dòng chảy @ ∆p 1 bar (l/min) | Sự tràn (ml) | Tùy chọn Thread | Phạm vi nhiệt độ (NBR / FKM) |
|---|---|---|---|---|---|---|
| 1/4 | 6.3 | 315 / 4565 | 6.3 | 0.35 | G / NPT | -20°C đến +100°C / +200°C |
| 3/8 | 10 | 315 / 4565 | 10 | 1.5 | G / NPT | -20°C đến +100°C / +200°C |
| 1/2 | 12.5 | 250 / 3625 | 12.5 | 2.6 | G / NPT | -20°C đến +100°C / +200°C |
| 3/4 | 20 | 250 / 3625 | 20 | 8.5 | G / NPT | -20°C đến +100°C / +200°C |
| 1 ¢ | 25 | 200 / 2900 | 25 | 13 | G / NPT | -20°C đến +100°C / +200°C |

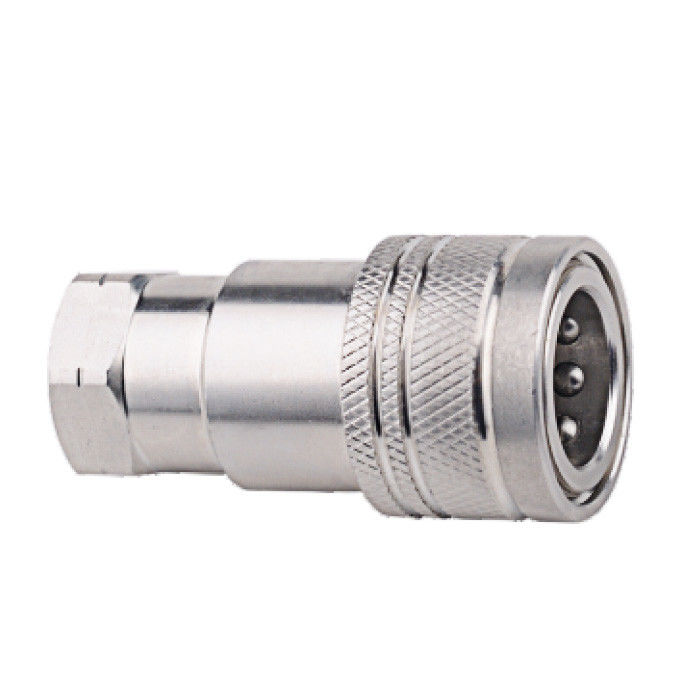

Đàn bà (Socket)
| Kích thước cơ thể | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2L-10F | 50 | 26 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3L-10F | 60 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-S4L-10F | 68 | 39 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6L-10F | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 |
| " | CB-S8L-10F | 99.5 | 53 | 41*6 | 21 | G1 NPT1 |
| 1-1/4" | CB-S10L-10F | 112 | 69 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12L-10F | 127.5 | 84.5 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16L-10F | 158 | 99 | 75*6 | 26 | G2 NPT2 |

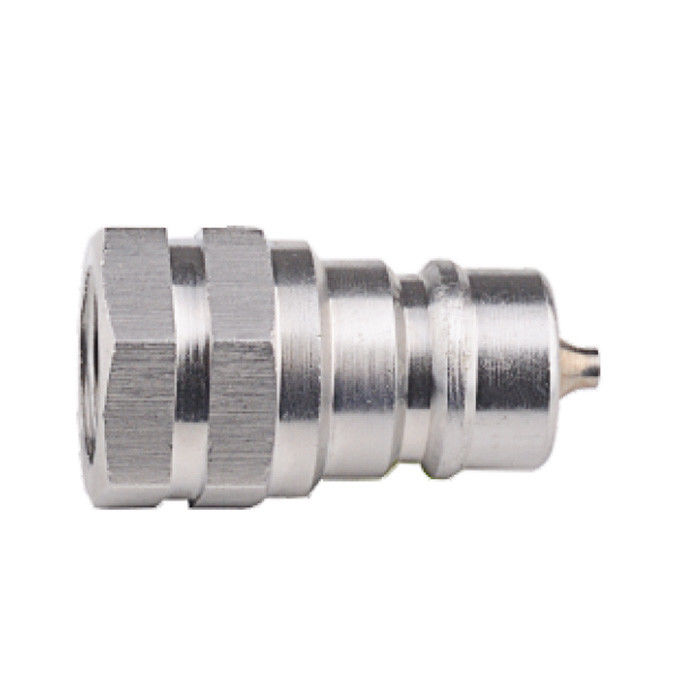

Đàn ông (cắm)
| Kích thước cơ thể | PARTNO. | LP | C | HP | A | T |
| 1/4" | CB-P2L-10F | 35.5 | 15 | 19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3L-10F | 42 | 26.5 | 22*6 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-P4L-10F | 46 | 26.5 | 27*6 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-P6L-10F | 54 | 28 | 34*6 | 18 | G3/4 NPT3/4 |
| " | CB-P8L-10F | 65.5 | 35 | 41*6 | 21 | G1 NPT1 |
| 1-1/4" | CB-P10L-10F | 70 | 45 | 50*6 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12L-10F | 78 | 51 | 60*6 | 25.5 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16L-10F | 98 | 61 | 75*6 | 26 | G2 NPT2 |

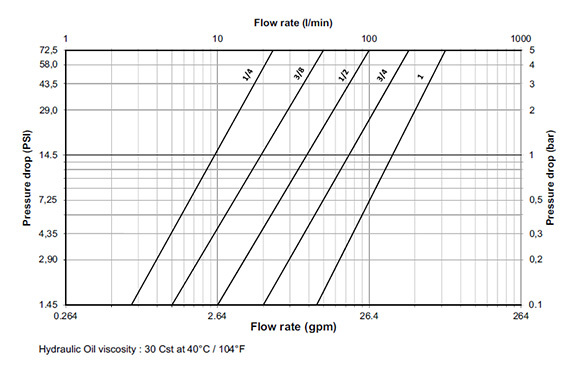

CB-SPL-10F đường cong giảm áp suấtdựa trên các điều kiện tiêu chuẩn ISO 7241-A sử dụng dầu thủy lực 30 cSt ở 40 °C.
Đối với đường cong dòng chảy kích thước đầy đủ, bản vẽ CAD kích thước và so sánh mất chất lỏng,truy cập trang chi tiết kỹ thuật CB-SPL-10F.
| Mô hình Carterberg | Parker. | Nhanh hơn. | Aeroquip | Hansen |
|---|---|---|---|---|
| CB-SPL-10F | 6600 | ANV | FD56 / 5600 | H-15000 |
Để phân tích chi tiết về hình học van và khả năng tương thích giữa các thương hiệu,khám phá hướng dẫn trao đổi và thay thế CB-SPL-10F
