Nguồn gốc:
Trung Quốc
Hàng hiệu:
carterberg
Chứng nhận:
IATF16949
Số mô hình:
CB-ISOA

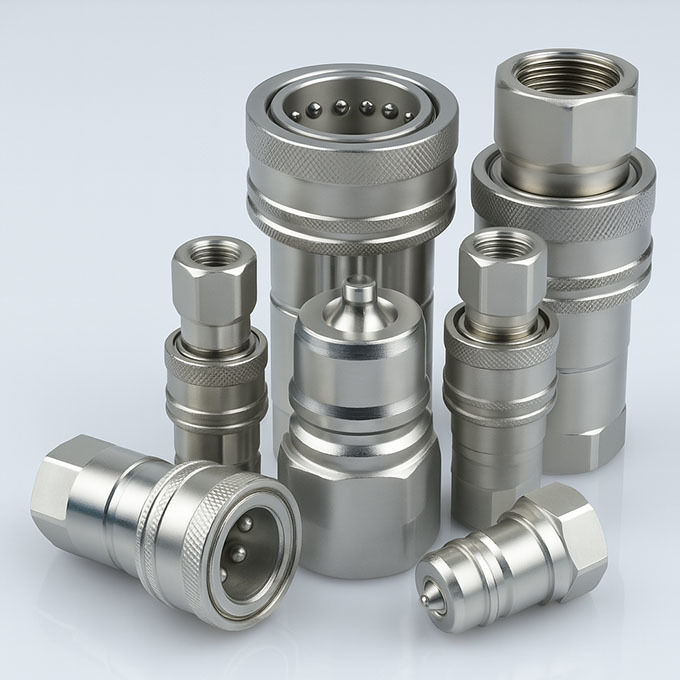

Được thiết kế để có khả năng phục hồi trong các hệ thống thủy lực đòi hỏi khắt khe, khớp nối nhanh CB-ISOA là khớp nối loại ISO 7241-A bằng thép carbon có thiết kế van được nâng cấp để có khả năng chống lại các xung áp suất và tải va đập vượt trội.
Nó đóng vai trò là một giải pháp thay thế hiệu suất cao cho các phụ kiện ISO-A tiêu chuẩn trong các thiết bị hạng nặng, nơi độ tin cậy thủy lực và khả năng chịu va đập là điều cần thiết.
• Thiết kế van poppet nâng cao
Giảm tổn thất hiệu suất do tăng áp suất và cung cấp dòng chảy ổn định dưới tải thủy lực dao động.
• Cấu trúc van ngắt kép
Đảm bảo tràn chất lỏng tối thiểu trong quá trình ngắt kết nối đồng thời duy trì các mạch sạch và an toàn.
• Cơ chế khóa bi chính xác
Đáng tin cậy khi có rung động, khóa các nửa đực và cái một cách an toàn ngay cả trong các hệ thống di động hoặc có tác động cao.
• Thân bằng thép carbon với lớp mạ crôm
Tăng độ cứng bề mặt và khả năng chống xước mà không ảnh hưởng đáng kể đến chi phí.
• Phớt tiêu chuẩn: NBR
Thích hợp cho các hệ thống gốc dầu lên đến 120°C; phớt Viton tùy chọn có sẵn để tăng khả năng chịu nhiệt độ.
• Khả năng tương thích ISO 7241-A đầy đủ
Tương thích với Parker 6600, Faster ANV, Aeroquip 5600 và Hansen HA 15000 Series.
| Thông số | Giá trị |
|---|---|
| Kích thước thân | 1/4", 3/8", 1/2", 3/4", 1" |
| Áp suất làm việc tối đa | 5000 đến 3000 PSI (thay đổi theo kích thước) |
| Tốc độ dòng chảy | 3 đến 50 GPM |
| Phạm vi nhiệt độ | -20°C đến +120°C |
| Vật liệu phớt | NBR (tiêu chuẩn), Viton (tùy chọn) |
| Loại van | Poppet với khả năng hấp thụ xung được cải thiện |
| Vật liệu | Thép carbon mạ crôm |

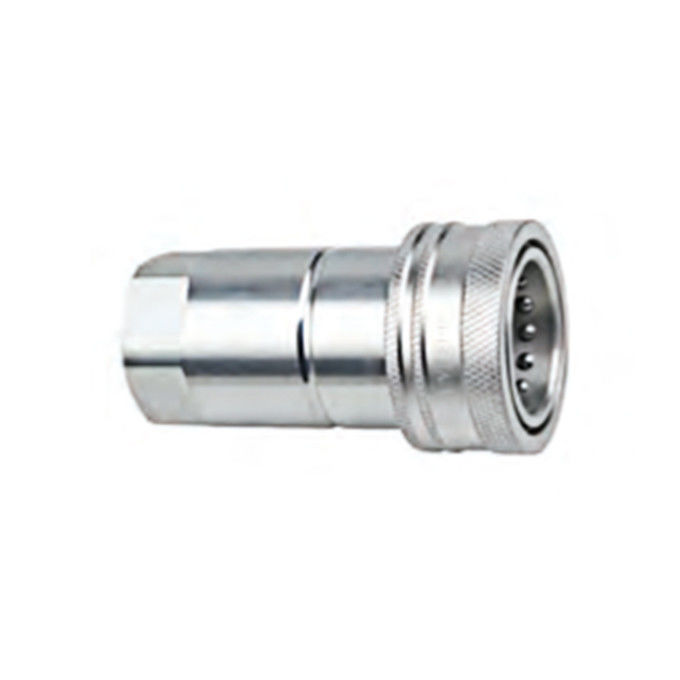

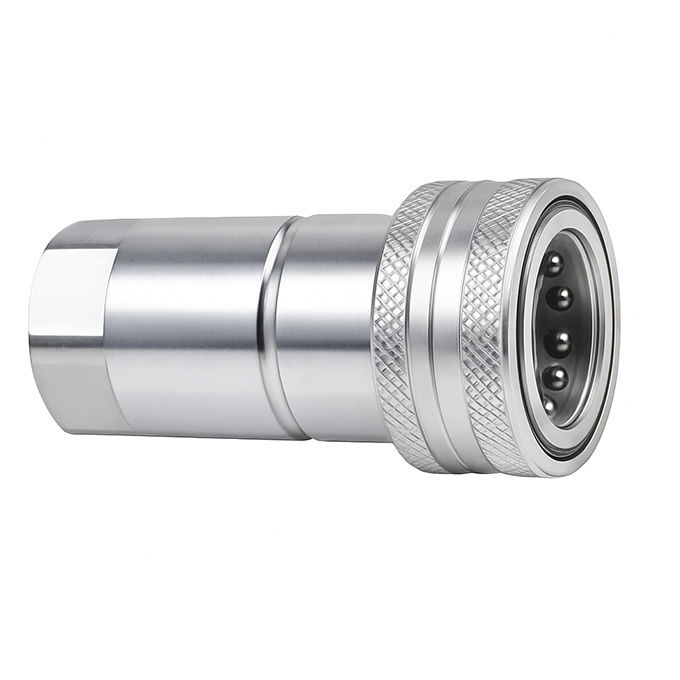

Cái (Ổ cắm)
| Kích thước thân | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

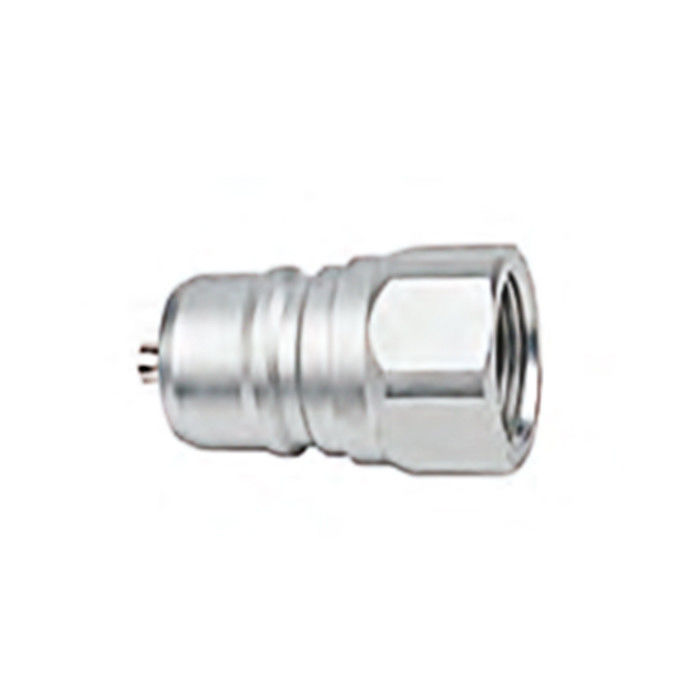

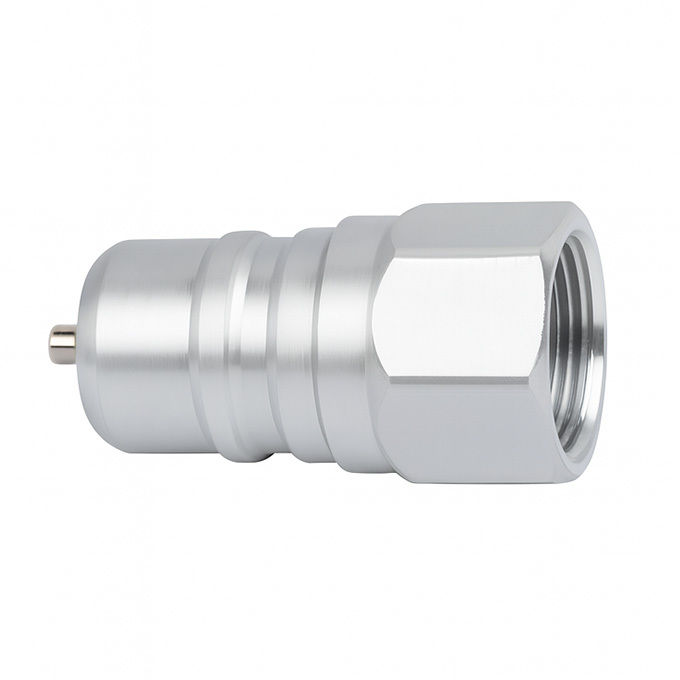

Đực (Đầu cắm)
| Kích thước thân | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Sử dụng biểu đồ từ hình ảnh tham chiếu với tuyên bố từ chối trách nhiệm: Chất lỏng thử nghiệm: Dầu-200 SUS. Đường cong hiển thị là đại diện cho dòng LSQ-ISOA.
Tại sao nên chọn CB-ISOA thay vì các phụ kiện ISO-A bằng thép carbon tiêu chuẩn như CB-SP-10M-3?
| Khía cạnh so sánh | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Thiết kế van | Poppet nâng cấp (chịu va đập) | Poppet tiêu chuẩn |
| Lớp phủ bề mặt | Mạ crôm | Mạ kẽm |
| Độ ổn định dòng chảy | Cao hơn khi có xung | Vừa phải |
| Mức giá | Cao hơn một chút | Hiệu quả về chi phí hơn |
| Tốt nhất cho | Hệ thống chịu va đập, tải trọng cao | Sử dụng thủy lực chung |
Yêu cầu báo giá hoặc Bảng dữ liệu kỹ thuật
Cần trợ giúp chọn khớp nối ISO-A phù hợp cho ứng dụng của bạn? Liên hệ với nhóm của chúng tôi để nhận thông số kỹ thuật sản phẩm chi tiết, biểu đồ dòng chảy hoặc tệp CAD.
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
