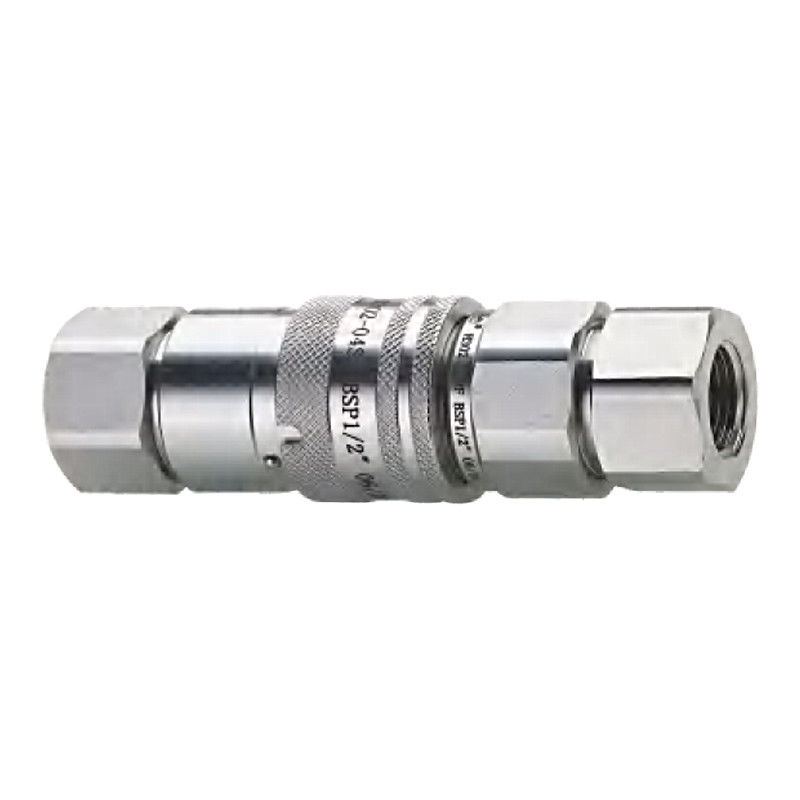

CB-SP-6FN Bộ ghép nhanh thủy lực mặt phẳng
Được thiết kế cho những công việc khó khăn
CB-SP-6FN là một bộ kết nối nhanh thủy lực mặt phẳng phù hợp với ISO 16028 được thiết kế để sử dụng trong môi trường khó khăn như xây dựng, bảo trì đường sắt và khai thác mỏ.Nó được xây dựng để giảm thiểu mất chất lỏng, chống lại ô nhiễm, và chịu đựng các chu kỳ kết nối thường xuyên.
Nếu hệ thống thủy lực của bạn cần hiệu suất phá vỡ sạch, CB-SP-6FN cung cấp một giải pháp đáng tin cậy và an toàn với các loại sợi tùy chọn, vật liệu niêm phong,và một cấu trúc giúp ngăn chặn ngẫu nhiên ngắt kết nối.
Điều gì làm cho nó khác biệt?
•Thiết kế van mặt phẳng
Không tràn, không lộn xộn.Van vẫn đóng khi ngắt kết nối và chỉ mở ra trong thời gian tham gia đầy đủ, giảm thiểu mất dầu và không khí.
•Khóa tay vòng xoay
Sau khi kết nối, xoay tay áo để tham gia khóa.Điều này giúp ngăn chặn việc ngắt kết nối không mong muốn do rung động hoặc kéo, và bảo vệ bên trong van khỏi bụi bẩn.
•Các thành phần làm cứng bằng cảm ứng
Ghế van và các bộ phận khóa được xử lý nhiệt để bền.Ngay cả khi hoạt động ở tần số cao, sự hao mòn là tối thiểu.
•Cơ thể thép cacbon bọc kẽm
Được xây dựng để sử dụng trong thế giới thực.Điều trị bề mặt QPQ tùy chọn hoặc thép không gỉ có sẵn cho môi trường ăn mòn.
•Thiết kế thay thế
Hoàn toàn tương thích với các bộ kết nối ISO 16028 khác √ kích thước tiêu chuẩn từ 1/4 "cho đến 2" có sẵn.
• Mặt phẳng so với búp bê: Tại sao nó quan trọng
So với các máy kết nối kiểu búp bê truyền thống, các thiết kế mặt phẳng như CB-SP-6FN làm giảm đáng kể sự mất chất lỏng và không khí.Điều này đặc biệt quan trọng trong các ứng dụng quan trọng như các công cụ dịch vụ di động, chuyển hóa chất hoặc thiết bị bảo trì thực địa.

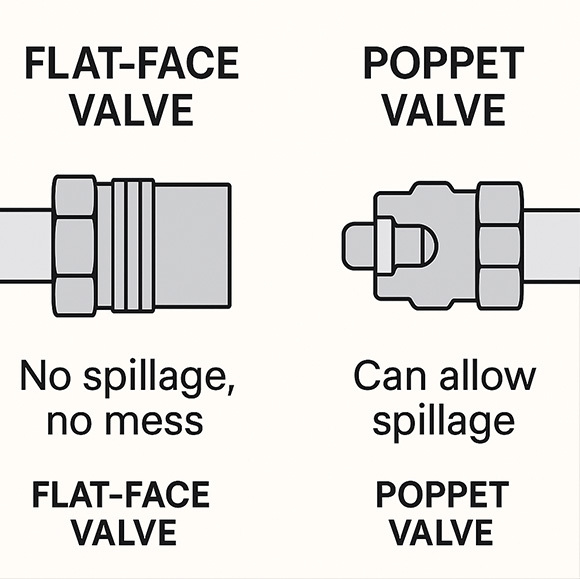

Hình minh họa dưới đây làm nổi bật sự khác biệt về cấu trúc và lý do tại sao van mặt phẳng là sự lựa chọn ưa thích trong các hệ thống thủy lực tiêu chuẩn cao.
Van mặt phẳng (trái) loại bỏ sự tràn chất lỏng trong khi ngắt kết nối, không giống như van kiểu búp bê truyền thống (phải) có thể cho phép rò rỉ.
Thông số kỹ thuật
Thông số kỹ thuật
| Kích thước (in) |
Chiều kính danh nghĩa (mm) |
Áp suất định lượng (PSI) |
Dòng chảy định lượng (GPM) |
| 1/4 inch |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| 1/2 inch |
11 |
4000 |
12 |
| 3/4′′ |
15 |
3000 |
28 |
| 1′′ |
18.5 |
3000 |
50 |
| 1 1/4 inch |
25 |
3000 |
88 |
| 1 1/2 inch. |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
Phạm vi nhiệt độ (NBR): 20 °C đến +80 °C
Kết nối: Đẩy để kết nối với khóa tay áo
Truyền thông: Dầu khoáng chất (có thể có các loại khác với niêm phong chính xác)
Tổng quan về kích thước

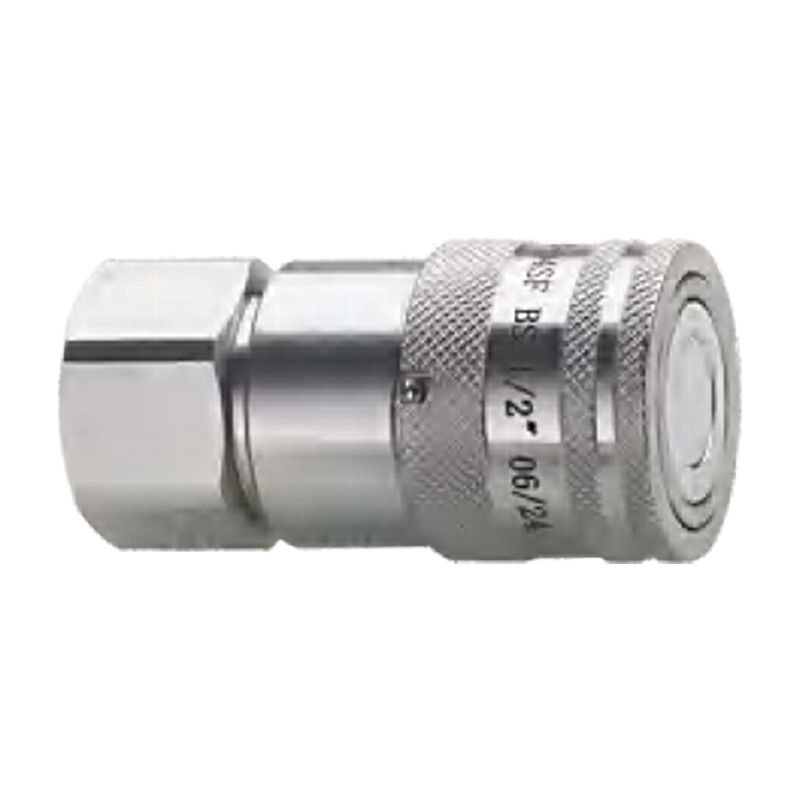

Đàn bà (Socket)
| PARTNO. |
Sợi |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

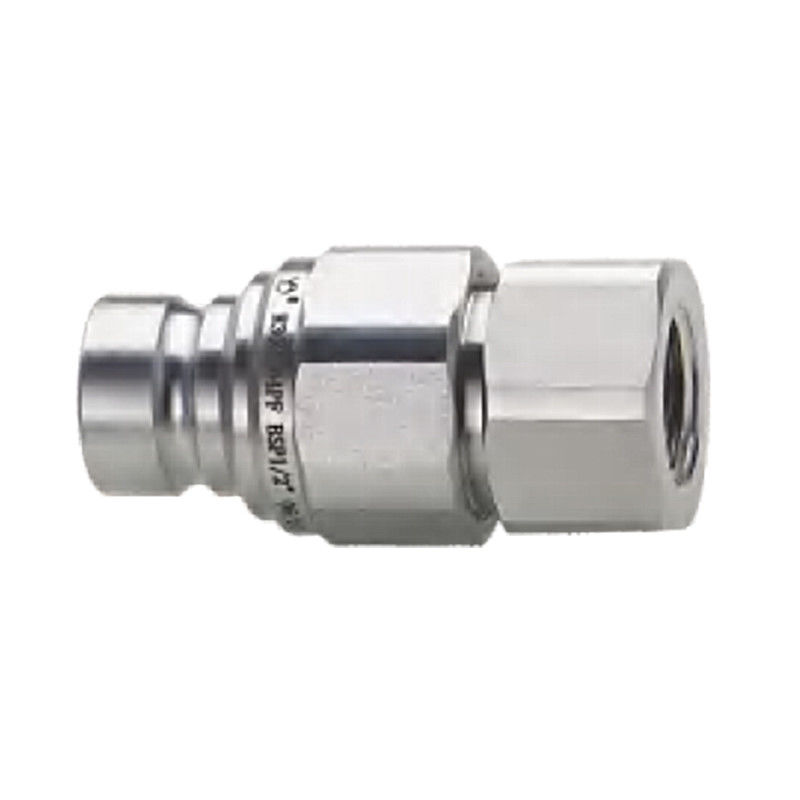

Đàn ông (cắm)
| PARTNO. |
Sợi |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Ứng dụng
•Các thiết bị đính kèm máy đào (cắt, kéo)
Giao dịch công cụ mà không làm rơi dầu khắp nơi.
•Công cụ bảo trì đường sắt
Chìa khóa bên đường và thang máy có thể được kết nối một cách sạch sẽ ngay cả trong các sân đầy sỏi.
•Thiết bị khai thác dưới lòng đất
Được thiết kế để chống bụi và giảm mất dầu khi thay dụng cụ thường xuyên.
•Công cụ thủy lực di động
Các jack áp suất cao và công cụ mô-men xoắn được hưởng lợi từ việc dễ dàng kết nối / ngắt kết nối mà không có sự lộn xộn.
•Dòng truyền công nghiệp
hữu ích trong các nhà máy hóa học hoặc hệ thống xử lý chất lỏng đòi hỏi phải làm sạch hoặc thay thế thường xuyên.
Các tùy chọn có sẵn
| Tùy chọn |
Mô tả |
| Vật liệu niêm phong |
Tiêu chuẩn NBR, Viton cho nhiệt độ cao / dầu, EPDM cho nước / chất lỏng glycol |
| Loại sợi |
G (BSPP), NPT hoặc Metric có sẵn |
| Nắp bụi |
Nắp PVC tiêu chuẩn; màu khác tùy chọn |
| Cải tiến vật liệu |
Thép không gỉ 316L theo yêu cầu |
| Điều trị bề mặt |
Chế độ hoàn thiện chống ăn mòn QPQ tùy chọn |
FAQ
Q1: Tôi có thể kết nối hoặc ngắt kết nối CB-SP-6FN dưới áp lực không?
Đáp: Không. Máy nối này được thiết kế cho hệ thống áp suất không dư thừa.Luôn áp lực trước khi hoạt động.
Q2: CB-SP-6FN có thể thay thế với các máy kết nối ISO 16028 khác không?
A: Vâng.Miễn là phần giao phối cũng tuân thủ các thông số kỹ thuật ISO 16028, kết nối là liền mạch.
Q3: Bạn có cung cấp thép không gỉ?
A: Vâng.Một phiên bản thép không gỉ 316L đầy đủ có sẵn để sử dụng trong môi trường khắc nghiệt hoặc ăn mòn.
Q4: Tôi có thể yêu cầu các sợi hoặc vật liệu niêm phong đặc biệt không?
A: Chắc chắn.Chúng tôi hỗ trợ đơn đặt hàng tùy chỉnh.
