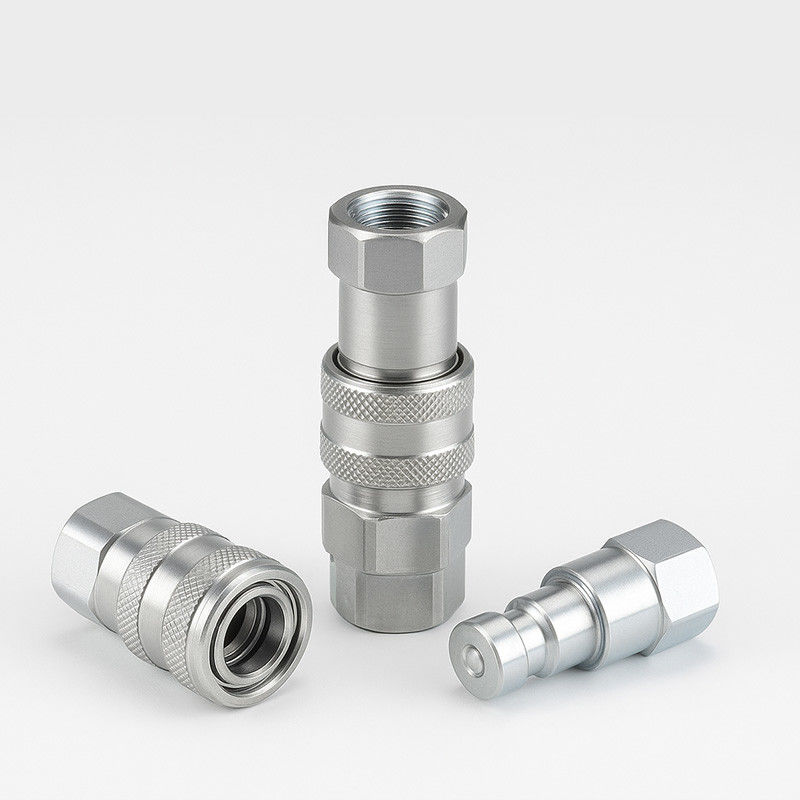

CB-SP-6FN-PD Máy kết nối mặt phẳng chẩn đoán
Máy kết nối mặt phẳng được xây dựng để chẩn đoán thủy lực
CB-SP-6FN-PD là một bộ kết nối nhanh thủy lực mặt phẳng nhỏ gọn được thiết kế đặc biệt cho các điểm thử nghiệm và cổng đo áp suất trong hệ thống thủy lực.Nó áp dụng cấu trúc khô dựa trên tiêu chuẩn ISO 16028 và có tính năng niêm phong đáng tin cậy, ngay cả dưới áp suất cao và chu kỳ kết nối / ngắt kết nối thường xuyên.
Không giống như các máy kết nối chung, mô hình này được thiết kế để sử dụng chính xác, nơi sự sạch sẽ, kiểm soát và dòng chảy nhỏ gọn là điều cần thiết.
Những đặc điểm chính trong một cái nhìn
•Xây dựng van phẳng
Giảm thiểu mất chất lỏng trong quá trình ngắt kết nối ưa thích cho chẩn đoán hoặc lấy mẫu sạch.
•Khóa van tự động
Khi tách, van bên trong đóng tự động, ngăn ngừa nhỏ giọt hoặc dòng chảy ngược.
•Mở van đáng tin cậy khi ghép
Một khi được kết nối, van mở hoàn toàn trong phạm vi định lượng của nó để đảm bảo lưu lượng chất lỏng ổn định, không bị gián đoạn.
•Các bộ phận bên trong cứng bằng cảm ứng
Các thành phần chính được làm cứng để bền lâu và hoạt động tần số cao.
•Máy chế độ chính xác từ vật liệu thanh rắn
Cả hai nửa nam và nữ đều được sản xuất từ thanh rắn, không phải là các bộ phận đúc, dẫn đến dung nạp chặt chẽ hơn và hiệu suất đáng tin cậy hơn.
•Cơ chế khóa quả bóng an toàn
Cặp nối được giữ vững bởi một hệ thống khóa quả bóng chắc chắn đảm bảo an toàn và lặp lại.
•Giao dịch với:
• FASTER DF Series (Ý)
• PARKER PD Series (Mỹ)
• AEROQUIP FD90 Series (Mỹ)
Thông số kỹ thuật
| Parameter |
Giá trị |
| Kích thước danh nghĩa |
1/4 inch |
| Áp suất định lượng |
6000 PSI |
| Lưu lượng định giá |
0.53 GPM |
| Phạm vi nhiệt độ hoạt động |
-20 °C đến +120 °C |
| Vật liệu niêm phong (Tiêu chuẩn) |
NBR (Nitrile Rubber) |
| Loại van |
Mặt phẳng, cắt khô |
| Kết nối |
Đẩy để kết nối với hoạt động van tự động |
| Ngắt kết nối |
Thả tay kéo; van đóng tự động |
Lưu ý: Mô hình này được cấu hình đặc biệt cho các cổng chẩn đoán, không phải cho các hệ thống truyền dòng chảy cao.
Các trường hợp sử dụng lý tưởng
•Các điểm giám sát áp suất thủy lực
Dễ dàng kết nối các thước đo, cảm biến hoặc công cụ chẩn đoán mà không cần tắt hệ thống.
•Thiết bị dịch vụ và bảo trì
Cung cấp kết nối sạch cho lấy mẫu chất lỏng hoặc bộ thử nghiệm trực tuyến.
•Các điểm kiểm tra thiết bị thủy lực di động
Cho phép kiểm tra thường xuyên các máy đào, máy tải hoặc xe tải tiện ích.
•Hệ thống công nghiệp với chẩn đoán thường xuyên
Thiết kế cắt sạch làm giảm chất thải chất lỏng và đơn giản hóa việc tuân thủ các tiêu chuẩn an toàn.
Cấu hình tùy chọn
| Tùy chọn |
Mô tả |
| Các tùy chọn niêm phong thay thế |
Viton (FKM) hoặc EPDM có sẵn theo yêu cầu |
| Loại Thread tùy chỉnh |
BSPP, NPT hoặc Metric theo yêu cầu |
| Phân loại vật liệu |
Thép không gỉ (định chế tùy chỉnh) |
| Nắp bụi & Plug |
Có sẵn để bảo vệ khi không sử dụng |
Hình ảnh và tham chiếu kích thước
| PARTNO. |
Sợi |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Câu hỏi thường gặp
Hỏi: Nó có thể được sử dụng cho các kết nối công cụ tiêu chuẩn?
A: Không. Mô hình này được tối ưu hóa cho các điểm thử nghiệm và đường chẩn đoán, không được thiết kế cho các ứng dụng dòng chảy cao.
Hỏi: Nó có yêu cầu giải phóng áp lực trước khi ngắt kết nối không?
A: Vâng.Luôn luôn làm chảy máu hệ thống trước khi ngắt kết nối để tránh tổn thương hoặc thương tích.
Hỏi: Nó có tương thích với các bộ kết nối PD Parker hiện có của tôi không?
A: Vâng.CB-SP-6FN-FD hoàn toàn có thể hoán đổi với PD, DF và FD90 trong cùng kích thước.
