Nguồn gốc:
Thượng Hải, Trung Quốc
Hàng hiệu:
Carterberg
Chứng nhận:
IATF16949
Số mô hình:
CB-SP-6FN-FF
Băng hình
| Thành phần | Vật liệu / Kết thúc |
|---|---|
| Cơ thể | Thép kẽm với bichromate hoặc QPQ |
| Lưỡi tay | Thép hoàn thiện QPQ |
| Máy phun | Thép, kết thúc màu đen |
| Kết thúc kết nối | Thép mạ kẽm |
| Xuôi & Bóng | Thép không gỉ AISI 302 |
| Hạt | Nitrile (NBR) |
| Nắp bụi / nút | PVC màu đỏ (các tùy chọn khác có sẵn) |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn | ISO 16028 |
| Loại kết nối | Đẩy để kết nối với tay khóa khóa |
| Áp lực làm việc | Đến 350 bar / 5075 PSI |
| Lưu lượng định giá | 12 155 l/phút |
| Phạm vi nhiệt độ | -20°C đến +100°C (~4°F đến +212°F) |
| Sự tràn mỗi lần ngắt kết nối | 00,008 0,03 ml |
| Kích thước có sẵn | 1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |

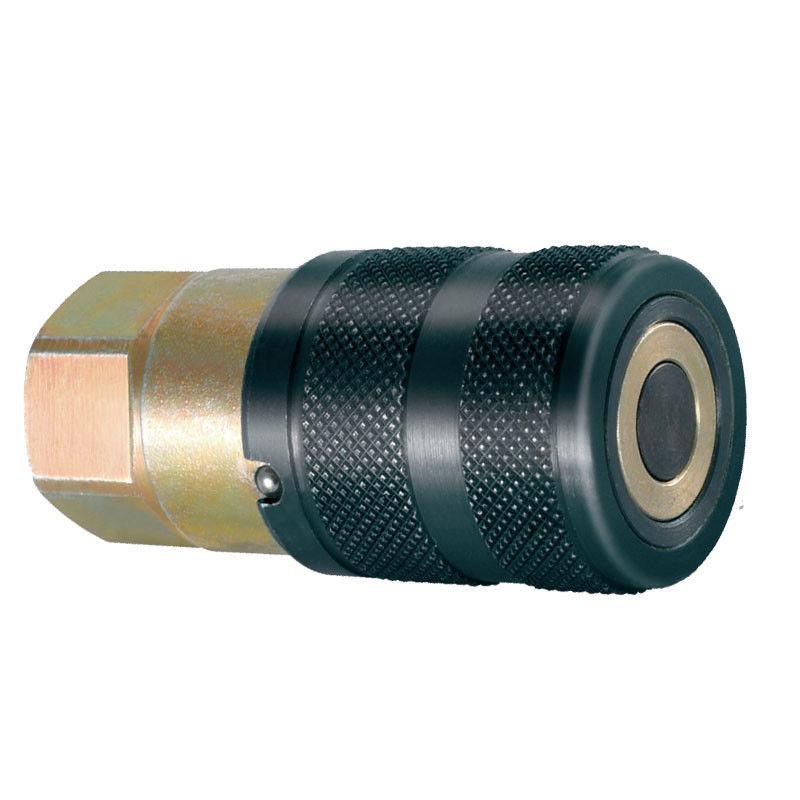

Hình vẽ kỹ thuật của máy nối nữ CB-SP-6FN-FF, làm nổi bật thiết kế mặt phẳng và tay áo được xử lý QPQ
| Kích thước cơ thể | PARTNO. | Sợi | A | B | HEX |
| 1/4" | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2 | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |

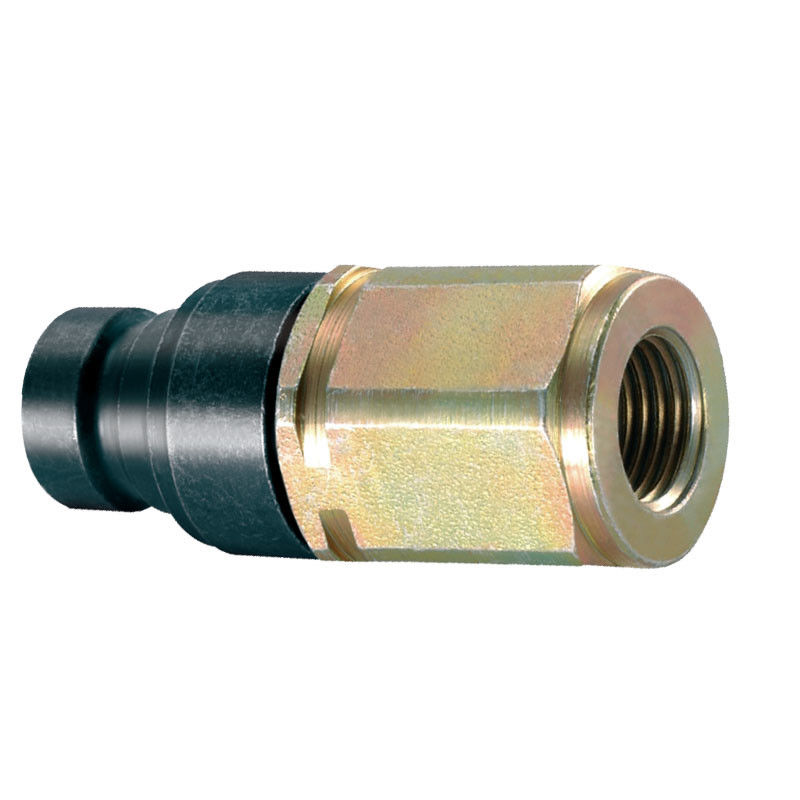

CB-SP-6FN-FF sơ đồ nối nhanh mặt phẳng nam với chi tiết cấu trúc
| Kích thước cơ thể | PARTNO. | Sợi | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2 | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
Hình ảnh sản phẩm thực tế của bộ CB-SP-6FN-FF, có cấu trúc khóa an toàn và kết nối.
So sánh tất cả các bộ ghép ISO 16028
CB-SP-6FN-QA phiên bản khóa tay áo với kết thúc kẽm tiêu chuẩn
