Nguồn gốc:
Thượng Hải, Trung Quốc
Hàng hiệu:
Carterberg
Chứng nhận:
IATF16949
Số mô hình:
CB-SP-6FN-RW
Băng hình
| Thành phần | Vật liệu |
|---|---|
| Cơ thể / Tay áo / Đầu | Thép không gỉ |
| Máy phun | Đồng |
| Xuôi & Bóng | Thép không gỉ |
| Vật liệu niêm phong | Viton (những sản phẩm khác theo yêu cầu) |
Cấu hình này cung cấpKháng hóa học tuyệt vời, ổn định nhiệt, và độ tin cậy lâu dài trong lĩnh vực sử dụng hoặc di động.
| Parameter | Thông số kỹ thuật |
|---|---|
| Phương pháp kết nối | Kéo để kết nối |
| Loại con dấu | Máy chắn hai lần + van mặt phẳng |
| Loại van | Mặt phẳng với sự tràn thấp |
| Áp lực làm việc | 160 bar / 2320 PSI |
| Lưu lượng định giá | 16 40 l/phút |
| Bao gồm không khí | ≤ 0,10 ml / 0,20 ml |
| Sự tràn | ≤ 0,01 ml / 0,02 ml |
| Phạm vi nhiệt độ | -20°C đến +200°C (~4°F đến +392°F) |
| Kích thước có sẵn | 1/4", 3/8" |
| Tiêu chuẩn | Hoàn hợp với tiêu chuẩn ISO 16028 |
| Giao dịch với | Dòng Hansen RW |
Hình vẽ kỹ thuật cho thấy đầu nối nữ CB-SP-6FN-RW và bố trí van bên trong.
| Kích thước cơ thể | PARTNO. | Sợi | A | B | C | HEX |
| 1/4" | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Hình ảnh kích thước của bộ kết nối nam với hồ sơ mặt phẳng và giao diện niêm phong
| Kích thước cơ thể | PARTNO. | Sợi | D | E | F | HEX |
| 1/4" | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

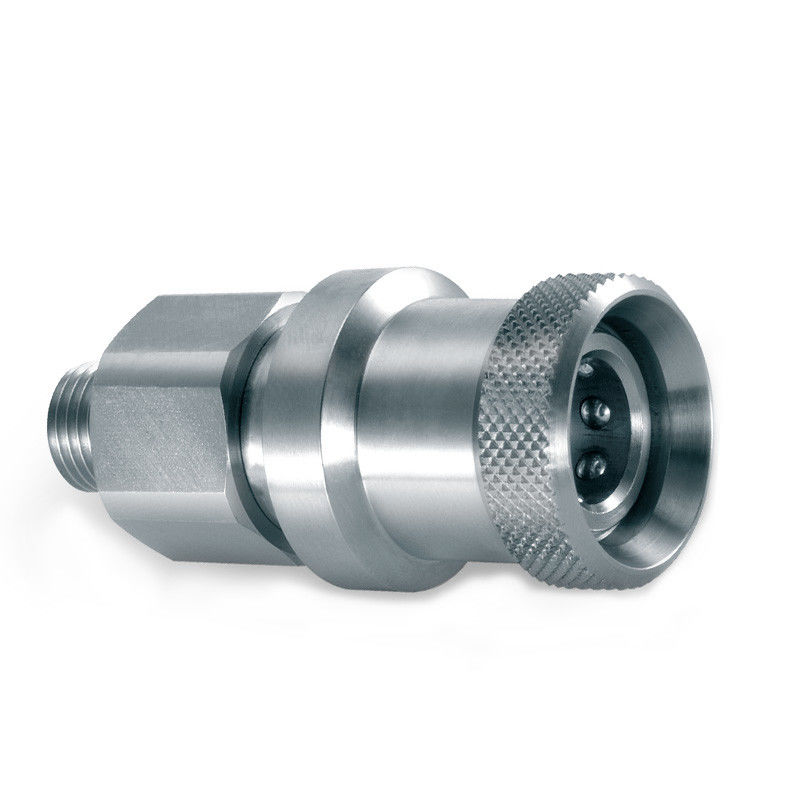

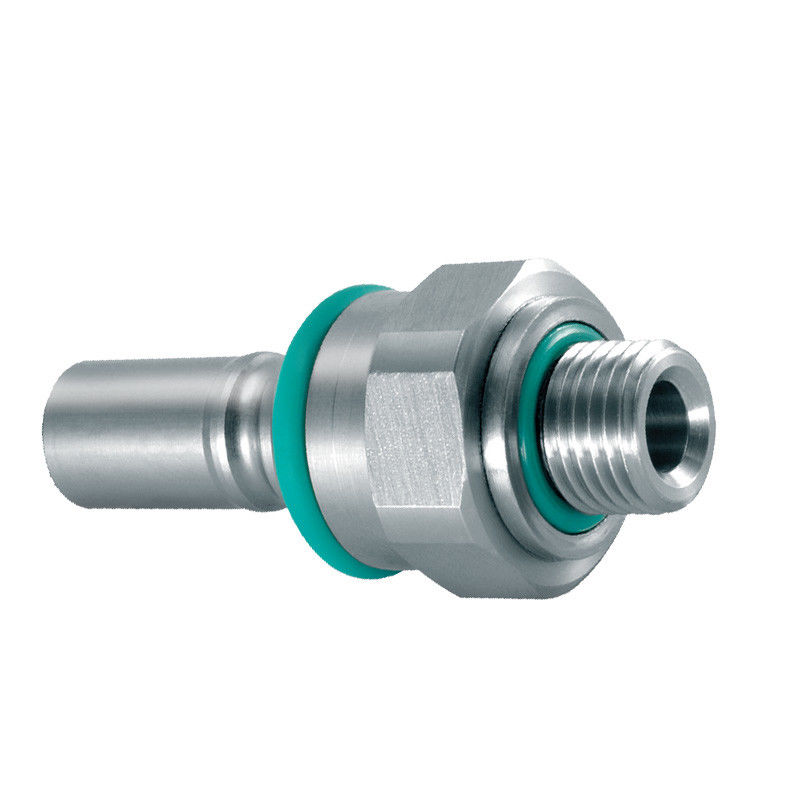

Hình ảnh thực tế của các đầu nối nam và nữ CB-SP-6FN-RW, cho thấy thiết kế bên ngoài và hoàn thiện.
Khám phá bộ ghép đầy đủ ISO 16028 Series
So sánh với CB-SP-6FN-DB
