Name: dây ghép thủy lực nhanh cb-sps-3fn-96
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-96
Availability: InStock

Nhà > các sản phẩm > Máy nối nhanh thủy lực >

dây ghép thủy lực nhanh cb-sps-3fn-96

Place of Origin:

Shanghai, China

Hàng hiệu:

Carterberg

Chứng nhận:

IATF16949

Model Number:

CB-SPS-3FN-96

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Serise:

threaded-hydraulic-quick-coupling

Size:

3/4", 1", 1-1/4"

Material:

Carbon steel with zinc

Working Pressure:

Up to 3000 psi

Rated Flow:

Up to 100 gpm

Temperature Range:

-30°C to +120°C

Application:

Mobile hydraulic systems with confined panel spaces ,Oilfield and chemical service vehicles

Interchangeable:

HANSEN FD86 Series

Điều khoản thanh toán & vận chuyển

Minimum Order Quantity

Negotiation

Giá bán

Có thể đàm phán

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

Sản phẩm liên quan

dây ghép nhanh thủy lực cb-sps-3fn-w6000

Nhận được giá tốt nhất

Bộ ghép thủy lực nhanh cb-sps-3fn-fd86

Nhận được giá tốt nhất

dây ghép thủy lực nhanh cb-sps-3fn-96

Nhận được giá tốt nhất

Khớp nối nhanh thủy lực ren - CB-SPS-3FN-WA56000

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86-021-37214610

Liên hệ ngay bây giờ

Mô tả sản phẩm

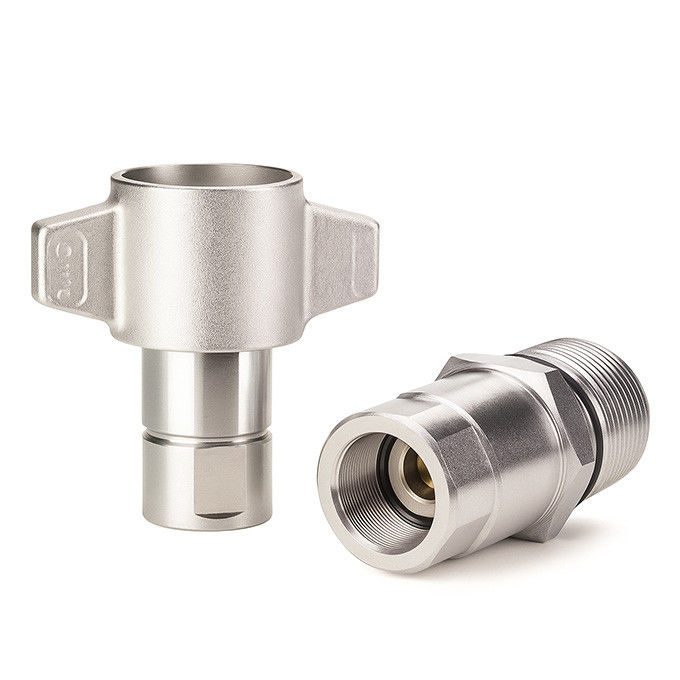

CB-SPS-3FN-96 dây nối thủy lực.

CB-SPS-3FN-96 là một bộ ghép nhanh thủy lực kiểu cánh được thiết kế cho các ứng dụng đòi hỏi kết nối đáng tin cậy dưới áp suất và rung động dư thừa.Được thiết kế với cấu trúc tắt hai chiều và khả năng gắn kẹp, mô hình này lý tưởng cho các hệ thống có kết nối thủ công nhanh và cố định an toàn là rất quan trọng.

Tương thích với các tiêu chuẩn vòm thông thường, nó cung cấp cả tính linh hoạt và độ bền cho thủy lực di động, hệ thống mỏ dầu và đường truyền áp suất cao.

Các đặc điểm chính

• Thiết kế tay cầm cánh để dễ dàng kết nối bằng tay mà không cần công cụ

• Kết nối cuộn dây với van tắt kép tích hợp (không mất chất lỏng)

• Khả năng kết nối áp suất dư thừa cho các hệ thống áp suất cao hoặc xung

• Giao diện gắn flange, phù hợp để lắp đặt bảng hoặc vách ngăn

• Có sẵn trong ba kích thước: 3/4 ", 1 "và 1-1/4"

• Tương thích với các bộ ghép lề có cấu hình tương tự để sử dụng linh hoạt

• Cơ thể chống rung, phù hợp với thiết lập thủy lực di động hoặc hạng nặng.

Thông số kỹ thuật

Kích thước (inch)	Áp suất định lượng (PSI)	Áp suất định lượng (bar)	Tỷ lệ dòng chảy (GPM)	Phạm vi nhiệt độ	Vật liệu niêm phong
3/4"	3,000	207	50	-30°C đến +120°C	NBR
"	3,000	207	75	-30°C đến +120°C	NBR
1-1/4"	2,750	190	100	-30°C đến +120°C	NBR

•Vật liệu: Thép cacbon kẽm

•Loại kết nối: sợi dây kết nối hạt cánh

•Loại con dấu: Máy tắt kép, van poppet bên trong

•Cài đặt: Thiết bị gắn trên bảng thông qua mặt vòm (với nắp bùn bảo vệ tùy chọn)

Tổng quan về kích thước

Đàn bà (Socket)

Kích thước cơ thể	PARTNO.	Sợi	A	B	HEX
3/4"	CB-S6B-3FN-A	3/4-14	79	103	29,2
"	CB-S8B-3FN-A	1-11 1/2	96	113	36,6
1 1/4	CB-S10B-3FN-A	1-1/4	101	132	45,2

Đàn ông (cắm)

Kích thước cơ thể	PARTNO.	Sợi	C	D	HEX
3/4"	CB-P6B-3FN-A	3/4-14	79	38	33,3
"	CB-P8B-3FN-A	1-11 1/2	90	47,5	39,6
1 1/4	CB-P10B-3FN-A	1-1/4	94	53,8	47,8

Ứng dụng

• Hệ thống thủy lực di động với không gian bảng kín

• Xe vận chuyển dầu mỏ và hóa chất

• Hệ thống áp suất cao đòi hỏi dung nạp áp suất dư thừa

• Thiết bị có rung động hoặc tải cú sốc mạnh (ví dụ: máy khoan, máy kéo)

Tại sao chọn CB-SPS-3FN-96 trên các máy nối dây thừng tiêu chuẩn?

So với các bộ ghép lề kiểu hex thông thường, loại cánh 96 cung cấp:

• Hạn chế thắt chặt / tháo rời bằng tay dưới áp lực

• Định hướng thị giác nhanh hơn trong quá trình lắp đặt

• Thiết lập bảng đơn giản hóa với kích thước giao diện nhất quán

• Kết nối đáng tin cậy khi cần tháo rời thường xuyên
