Place of Origin:
Shanghai, China
Hàng hiệu:
Carterberg
Chứng nhận:
IATF16949
Model Number:
CB-SP-6FN-PTR

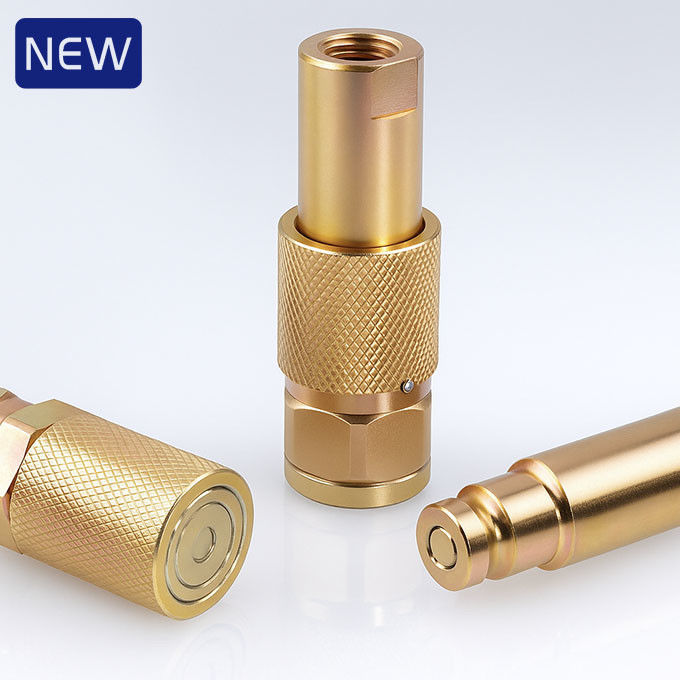

• Van mặt phẳng giảm thiểu sự cố tràn chất lỏng và lẫn không khí trong quá trình ngắt kết nối, lý tưởng cho các ứng dụng thủy lực trên cao.
• Khóa ống ren cung cấp khả năng giữ cơ học mạnh mẽ để ngăn ngừa việc ngắt kết nối ngẫu nhiên do rung động hoặc va đập bên ngoài.
• Phớt chống bung ngăn ngừa hư hỏng bên trong hoặc mất phớt trong quá trình ngắt kết nối áp suất cao.
• Nắp ống chống bám bẩn giữ cho vòng giữ và các bộ phận khóa sạch sẽ, đảm bảo hoạt động trơn tru theo thời gian.
• Lớp hoàn thiện mạ kẽm với lớp phủ cromat vàng mang lại khả năng chống ăn mòn kéo dài trong môi trường khắc nghiệt.
• Thiết kế nhỏ gọn không có sự tách biệt bên trong cho phép xả và bảo trì nhanh chóng và dễ dàng.
• Hoàn toàn tương thích với các khớp nối NITTO 350 series.
Cấu trúc dẫn hướng bên trong được thiết kế để giảm sự xâm nhập của các mảnh vụn trong quá trình kết nối hoặc ngắt kết nối. Ống xoay gắn vào phớt chắn bụi lò xo để bảo vệ khu vực vòng giữ. Hồ sơ nhỏ gọn phù hợp với các cổng ren thủy lực tiêu chuẩn, cho phép kết nối nhanh chóng ngay cả trong không gian chật hẹp.
| Thông số | Giá trị |
|---|---|
| Kích thước thân có sẵn | 1/4", 3/8" |
| Áp suất định mức | 5000 PSI |
| Lưu lượng định mức | 3 GPM (1/4") / 6 GPM (3/8") |
| Phạm vi nhiệt độ | -20°C đến +120°C |
| Sự cố tràn (tối đa trên mỗi lần kết nối) | 0.015 mL |
| Lẫn không khí (tối đa) | 0.020 mL |
| Vật liệu phớt | NBR |
| Cơ chế khóa | Ống ren (xoay thủ công) |
| Cấu trúc van | Mặt phẳng (không có bẫy dư) |

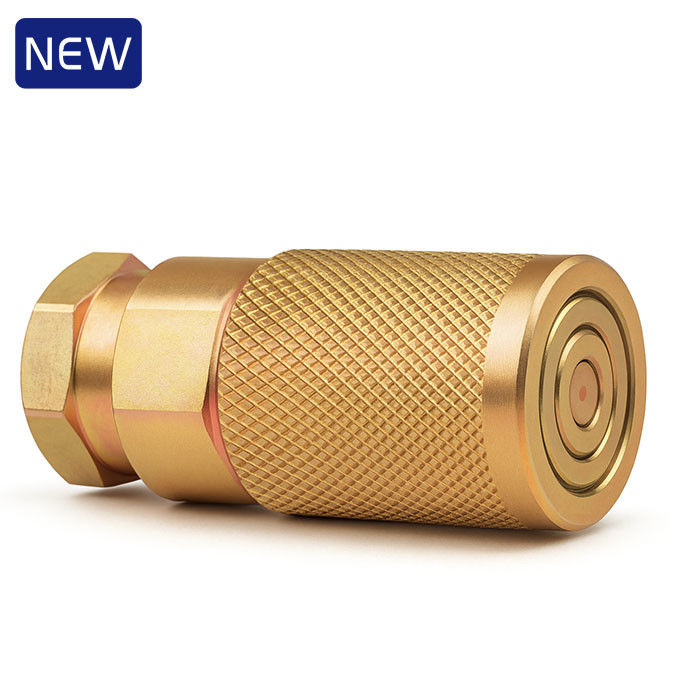

Cái (Ổ cắm)
|
MÃ SỐ |
LS |
ΦD |
HEX1 |
A |
Phân loại trong tương lai |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

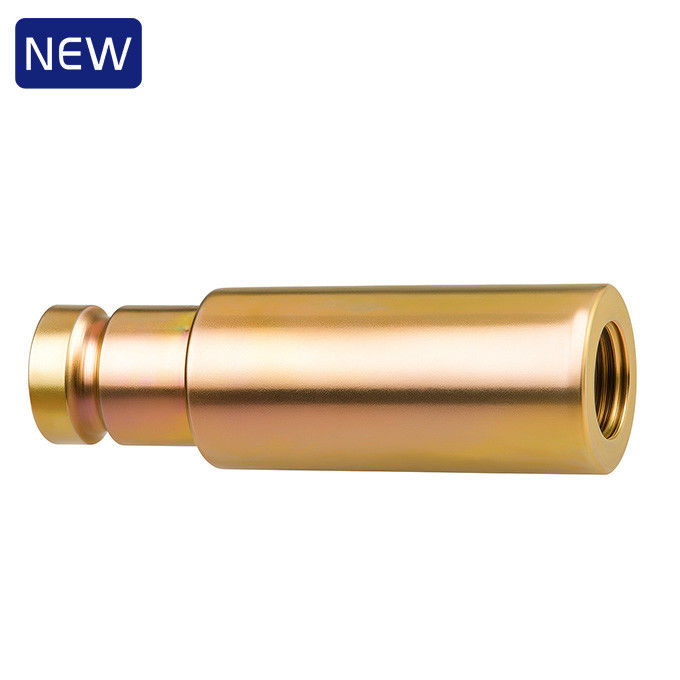

Đực (Đầu cắm)
|
MÃ SỐ |
LP |
C |
HEX2 |
A |
Phân loại trong tương lai |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Hệ thống thủy lực trong bảo trì truyền động (ví dụ: dụng cụ gầu trên cao)
• rò rỉ tối thiểu và thiết bị khai thác
nơi độ sạch của chất lỏng và rủi ro bung phải được giảm thiểu• Dụng cụ xây dựng
áp suất cao yêu cầu kết nối/ngắt kết nối thường xuyên• Bất kỳ môi trường khắc nghiệt nào yêu cầu rò rỉ tối thiểu và
Phân loại trong tương laiSản phẩm này sau này sẽ được chuyển vào danh mục Khớp nối thủy lực kết nối ren của Carterberg. Các kích thước và tùy chọn niêm phong bổ sung sẽ được cung cấp.
