Name: khớp nối nhanh thủy lực ren cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

Nhà > các sản phẩm > SẢN PHẨM MỚI >

khớp nối nhanh thủy lực ren cb rk spm

Nguồn gốc:

Thượng Hải, Trung Quốc

Hàng hiệu:

Carterberg

Chứng nhận:

IATF16949

Số mô hình:

CB-RK-SPM

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

nối tiếp:

XÁC NHẬN-HYDRAAULIC-COUPPLING

Kích thước:

RK08, RK12, RK16, RK20, RK25

Vật liệu:

Thép carbon, mạ kẽm-niken

Áp lực làm việc:

6090psi

Lưu lượng định giá:

6 đến 76 gpm

Nhiệt độ hoạt động:

-30°C đến +120°C

Ứng dụng:

Xe có mục đích đặc biệt, hệ thống thủy lực không rò rỉ, khả năng thay thế trong các hệ thống OEM

hoán đổi cho nhau:

Stucchi VR, Voswinkel RK Series

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu

Đàm phán

Giá bán

Có thể đàm phán

chi tiết đóng gói

hộp

Thời gian giao hàng

7-20 ngày làm việc

Điều khoản thanh toán

L/C,D/A,D/P,T/T,Western Union

Khả năng cung cấp

5000~20000 chiếc/tháng

Sản phẩm liên quan

Máy nối nhanh thủy lực cb sps 3f bd

Nhận được giá tốt nhất

khớp nối nhanh thủy lực ren - cb-sps-6fm-ptr

Nhận được giá tốt nhất

khớp nối nhanh thủy lực ren - cb-sps-6fn-vep

Nhận được giá tốt nhất

Ống nối nhanh thủy lực cb-sps-3fm-b

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86-021-37214610

Liên hệ ngay bây giờ

Mô tả sản phẩm

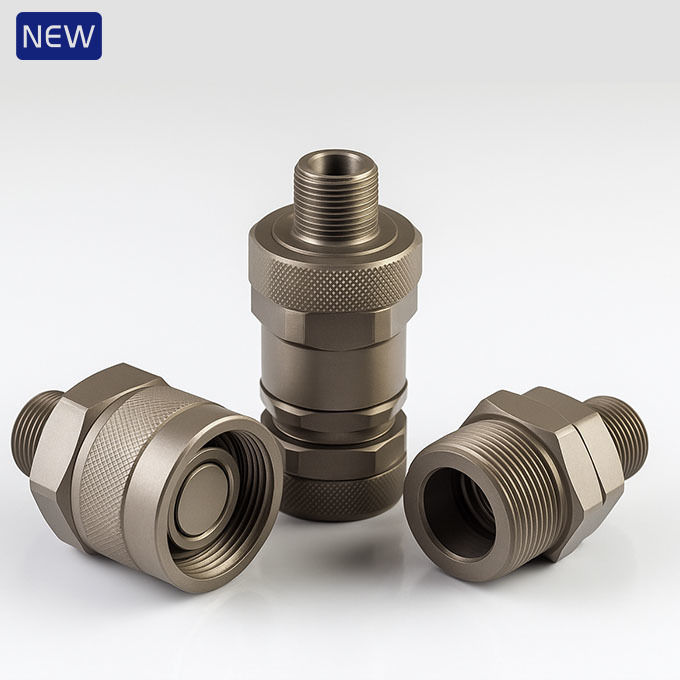

Khớp nối thủy lực kiểu ren Carterberg CB-RK-SPM

Van mặt phẳng | Kết nối áp suất dư | Thiết kế chống tràn | Thép mạ kẽm

Carterberg CB-RK-SPM là khớp nối nhanh thủy lực kiểu ren được chế tạo cho các hệ thống hiệu suất cao, yêu cầu ngắt kết nối sạch và tương thích với áp suất dư. Được thiết kế với cấu trúc van mặt phẳng và ống lót ren cứng, khớp nối này đảm bảo hoạt động an toàn trong điều kiện dòng chảy và xung động khắc nghiệt — mà không có nguy cơ tràn chất lỏng. Nó hoàn toàn tương thích với dòng Stucchi VR và Voswinkel RK, mang lại khả năng hoán đổi liền mạch trên nhiều ứng dụng khác nhau.

Các tính năng chính

• Thiết kế mặt phẳng cho hiệu suất không tràn

Các giao diện van bịt kín chặt chẽ trong quá trình kết nối và ngắt kết nối để ngăn rò rỉ hoặc mất chất lỏng.

• Kết nối/Ngắt kết nối áp suất dư

Được đánh giá cho áp suất dư lên đến 10 MPa (1450 PSI) từ cả hai phía — lý tưởng cho các hệ thống thủy lực có áp suất trong môi trường quan trọng.

• Cơ chế khóa ống lót ren

Sử dụng ống lót thép với ren bên trong, cung cấp sự kết hợp an toàn với các phụ kiện ren đực và khả năng chống rung và tách mạnh.

• Mạ kẽm niken để chống ăn mòn

Xử lý bề mặt tiên tiến đảm bảo bảo vệ chống gỉ lâu dài trong môi trường khắc nghiệt ngoài trời hoặc thiết bị di động.

• Dừng van với bộ phận bảo vệ căn chỉnh

Bộ phận giữ dừng van đặc biệt đảm bảo căn chỉnh trục chính xác và bịt kín đáng tin cậy trong quá trình sử dụng.

Thông số kỹ thuật

Thông số	Giá trị
Các kích thước có sẵn	RK08, RK12, RK16, RK20, RK25
Áp suất định mức	6090 PSI (420 bar)
Tốc độ dòng chảy	6 đến 76 GPM (tùy theo kích thước)
Phạm vi nhiệt độ	-30°C đến +120°C
Vật liệu làm kín	NBR (Nitrile)
Vật liệu tiêu chuẩn	Thép carbon, mạ kẽm-niken
Loại van	Mặt phẳng, Tắt hai chiều
Cơ chế kết nối	Ống lót ren (Thủ công)
Hỗ trợ áp suất dư	Lên đến 10 MPa (từ cả hai phía)

Tổng quan về kích thước

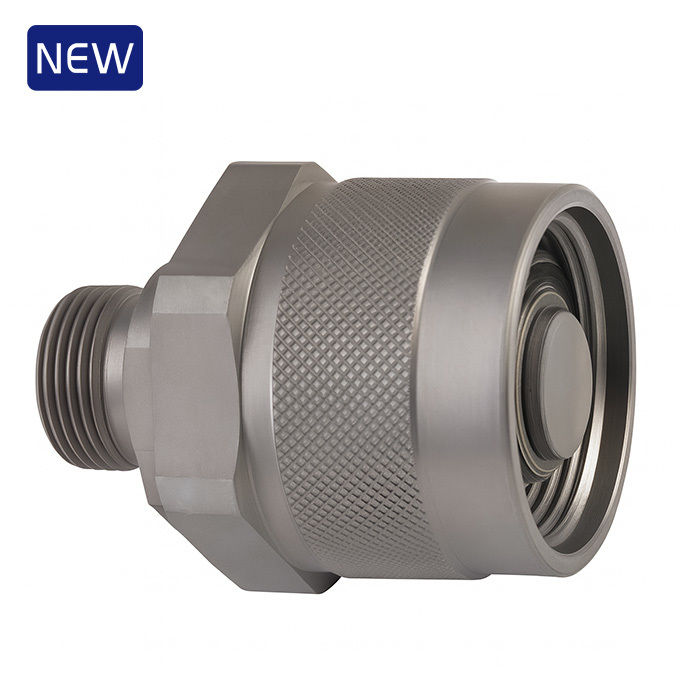

Cái (Ổ cắm)

SỐ PHẦN	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63.4	39	S22	S32	12	M20*1.5	13.5
CB-RK08SM-10L	62.4	39	S22	S32	11	M16*1.5	13.5
CB-RK08SM-15L	63.4	39	S22	S32	14	M22*1.5	13.5
CB-RK12SM-16S	75.5	54.5	S24	S46	14	M24*1.5	17.5
CB-RK12SM-15L	73.5	54.5	S24	S46	12	M22*1.5	17.5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22.5
CB-RK16SM-16S	81	66	S32	S60	14	M24*1.5	22.5
CB-RK16SM-18L	79	66	S32	S60	12	M26*1.5	22.5
CB-RK16SM-15L	79	66	S32	S60	12	M22*1.5	22.5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*1.5	26
CB-RK25SM-38S	135	91.2	S55	S80	23	M52*2	34.5
CB-RK25SM-35L	135	91.2	S55	S80	16	M45*2	34.5

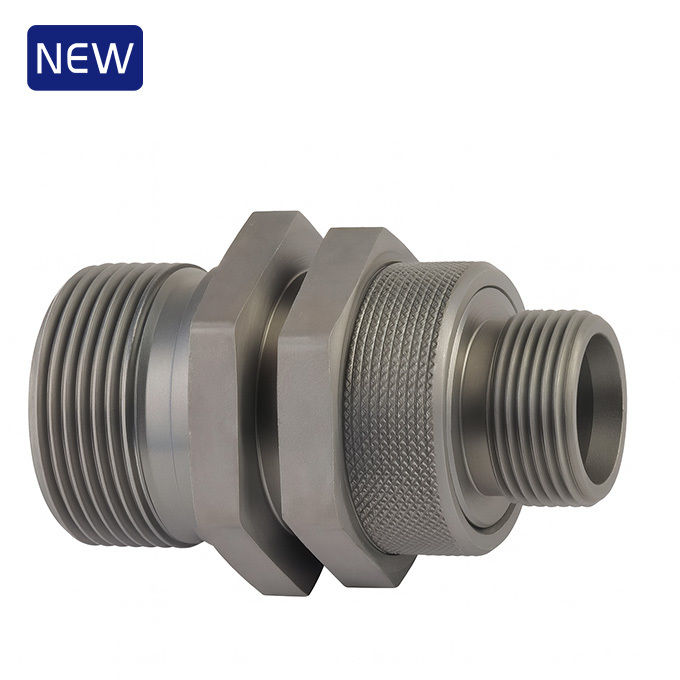

Đực (Phích cắm)

SỐ PHẦN	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*1.5	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*1.5	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*1.5	24
CB-RK12PM-16S	75.5	M36*3	S41	S41	S32	14	M24*1.5	28.7
CB-RK12PM-15L	73.5	M36*3	S41	S41	S32	12	M22*1.5	28.7
CB-RK16PM-20S	79.2	M48*3	S55	S50	S15	16	M30*2	35.2
CB-RK16PM-16S	77.2	M48*3	S55	S50	S15	14	M24*1.5	35.2
CB-RK16PM-18L	75.2	M48*3	S55	S50	S15	12	M26*1.5	35.2
CB-RK16PM-15L	75.2	M48*3	S55	S50	S15	12	M22*1.5	35.2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43.5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43.5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43.5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43.5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*1.5	43.5
CB-RK25PM-38S	124.8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118.8	M79*4	S85		S55	16	M45*2	58

Kịch bản ứng dụng

• Xe chuyên dụng

Chẳng hạn như xe cứu hỏa, máy móc xây dựng, xe tải vệ sinh và thiết bị trộn di động.

• Hệ thống thủy lực không rò rỉ

Bao gồm bất kỳ ứng dụng nào yêu cầu các khớp nối ngắt sạch, xử lý chất lỏng không tràn và ngắt kết nối an toàn áp suất.

• Khả năng hoán đổi trong hệ thống OEM

Thích hợp để nâng cấp hoặc thay thế hệ thống bằng dòng Stucchi VR / Voswinkel RK.

Tại sao nó quan trọng

CB-RK-SPM nổi bật trong danh mục của nó vì sự kết hợp giữa kết nối không tràn, khả năng tương thích với áp suất dư và khóa ren chắc chắn — tất cả đều nằm trong thân chống ăn mòn. Đối với các kỹ sư và nhà tích hợp hệ thống đang tìm kiếm một giải pháp sạch hơn, an toàn hơn và tương thích toàn cầu, mẫu Carterberg này mang lại hiệu quả mà không cần thỏa hiệp.
