Place of Origin:
Shanghai, China
Hàng hiệu:
Carterberg
Chứng nhận:
IATF16949
Model Number:
CB-SPS-3FN-BE
CB-SPS-3FN-BE là khớp nối nhanh thủy lực bằng thép chắc chắn từ Carterberg, được thiết kế cho các hệ thống truyền chất lỏng áp suất cao hoạt động trong dầu khí, giàn khoan, và xe xây dựng. Với tay áo khóa bằng đai ốc cánh và hồ sơ ren ACME, nó cho phép kết nối thủ công nhanh chóng ngay cả khi có áp suất dư—mà không cần dụng cụ.
Mô hình này có van ngắt kép khô, lõi thép cứng và phớt cao su nitrile để ngăn ngừa rò rỉ trong các chu kỳ nhiệt và áp suất khắc nghiệt. Hoàn toàn tương thích với các tiêu chuẩn trao đổi thông thường, nó cung cấp một tùy chọn trang bị thêm lý tưởng cho các hoạt động quốc tế.
| Thông số | Giá trị |
|---|---|
| Mô hình | CB-SPS-3FN-BE |
| Loại kết nối | Ren để kết nối (Đai ốc cánh, Ren ACME) |
| Loại van | Ngắt kép, Ngắt khô |
| Vật liệu phớt | NBR (Buna-N) |
| Vật liệu thân | Thép carbon mạ kẽm |
| Kích thước danh nghĩa | 3/4", 1", 1-1/4", 1-1/2", 2" |
| Áp suất định mức | 5000 PSI (Tất cả các kích thước) |
| Lưu lượng định mức (GPM) | 50, 74, 127, 185, 264 (phụ thuộc vào kích thước) |
| Phạm vi nhiệt độ | –30°C đến +120°C |
| Trao đổi | Faster OGV, Stucchi VOF |

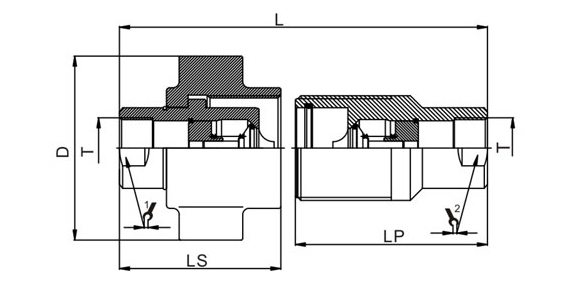

| Kích thước thân | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| Tính năng | Lợi ích |
|---|---|
| Ren ACME + tay áo đai ốc cánh | Khớp nối trơn tru và khả năng chống mô-men xoắn cao |
| Kết nối áp suất dư | Thân thiện với người vận hành trong quá trình bảo dưỡng tại hiện trường |
| Van ngắt khô | Giảm nguy cơ nhiễm bẩn và tràn |
| Niêm phong tiêu chuẩn | Tương thích với chất lỏng gốc Skydrol và khoáng chất |
